JJF2009-2022半导体参数精密分析仪校准规范下载

2023/2/28 0:13:13 人评论 次浏览 分类:国家标准  下载地址://www.e-cumulus.com/download/4680.html

本页免费下载JJF2009-2022半导体参数精密分析仪校准规范。JJF2009-2022适用于电压测量范围(0.1V~3000V)、电流测量范围±(1pA~1500A)的半导体参数精密分析仪的校准。JJF2009-2022半导体参数精密分析仪校准规范由国家市场监督管理总局2022年12月7日首次发布,2023年6月7日实施。

半导体参数精密分析仪主要由大功率电源/测量单元、中功率电源/测量单元、大电流电源/测量单元、高压电源/测量单元、中电流电源/测量单元、多频率电容测量单元、超大电流扩展器等部分组成,通过加压测流和加流测压模式实现IV、CV曲线扫描,从而完成二极管、晶体管、场效应晶体管(MOSFET)和绝缘栅双极型晶体管(IGBT)等半导体器件的击穿电压、泄漏电流、结电容等参数的精密测试。

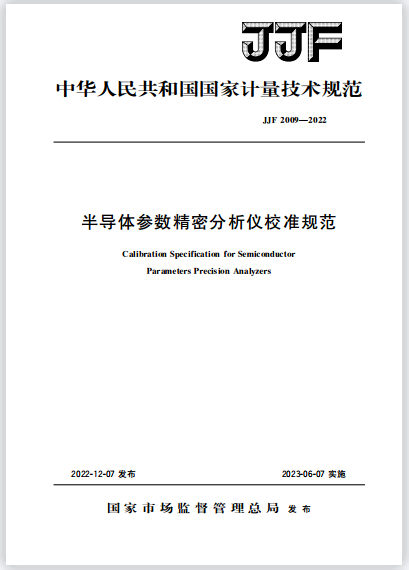

JJF2009-2022半导体参数精密分析仪校准规范

半导体参数精密分析仪的计量特性

1、直流电流输出
①输出范围:±(1pA~10μA);最大允许误差:±(0.3%~6%)。
②输出范围:±(10μA~10A);最大允许误差:±(0.05%~0.5%)。
2、直流电流测量
①测量范围:±(1pA~10μA);最大允许误差:±(0.08%~6%)。
②测量范围:±(10μA~10A);最大允许误差:±(0.05%~0.5%)。
3、直流电压输出
输出范围:±(100mV~3000V);最大允许误差:±(0.05%~0.2%)。
4、直流电压测量
测量范围:±(100mV~3000V);最大允许误差:±(0.05%~1%)。
5、脉冲电流
测量范围:±(10A~1500A);最大允许误差:±(0.5%~2%);单脉冲,脉冲度:250μs~10ms。
6、频率
输出范围:1kHz~5MHz;
最大允许误差:±0.01%;
工作电平:10mV~10V;
工作波形:正弦波。
7、电容测量
测量范围:1pF~100nF;
最大允许误差:±(0.1%~1%);
工作电平:10mV~10V;
工作频率:1kHz~5MHz。
注:以上技术指标不作合格性判别,仅提供参考。

JJF2009-2022半导体参数精密分析仪校准规范目录

引言(Ⅱ)
1 范围(1)
2 引用文件(1)
3 概述(1)
4 计量特性(1)
4.1 直流电流输出(1)
4.2 直流电流测量(1)
4.3 直流电压输出(2)
4.4 直流电压测量(2)
4.5 脉冲电流(2)
4.6 频率(2)
4.7 电容测量(2)
5 校准条件(2)
5.1 环境条件(2)
5.2 测量标准及其他设备(2)
6 校准项目和校准方法(4)
6.1 校准项目(4)
6.2 外观和工作正常性检查(4)
6.3 直流电流输出(4)
6.4 直流电流测量(6)
6.5 直流电压输出(7)
6.6 直流电压测量(8)
6.7 脉冲电流(9)
6.8 频率(10)
6.9 电容测量(11)
7 校准结果表达(11)
8 复校时间间隔(12)
附录 A 原始记录格式(13)
附录 B 校准证书内页格式(17)
附录 C 主要项目校准不确定度评定示例 (21)

说明

1、昌晖仪表网收集整理的免费标准资料均来源于网络,该资料仅供学习交流,本站不保证标准完整性,不承担任何技术及版权问题。正规场合使用国家标准,请通过专门途径购买。
2、JJF2009-2022《半导体参数精密分析仪校准规范》为PDF格式文件,需要解压后在PDF阅读器中打开。
3、如果本页提供下载的“JJF2009-2022”不能顺利下载或打开,请及时通过网页上的客服QQ或电话0871-65127691联系,昌晖将以邮件方式发送JJF2009-2022半导体参数精密分析仪校准规范给您!
4、半导体参数精密分析仪产品页面 //www.e-cumulus.com/product/,了解请前往!

附件下载

  • 附件:JJF2009-2022半导体参数精密分析仪校准规.rar 大小: 715KB 下载:
