JJF2001-2022三倍频发生器校准规范下载

2023/2/27 17:25:45 人评论 次浏览 分类:国家标准  下载地址://www.e-cumulus.com/download/4679.html

本页免费下载JJF2001-2022《三倍频发生器校准规范》。JJF2001-2022三倍频发生器校准规范适用于输出频率150Hz、输出电压1kV及以下的三倍频发生器的校准。

JJF2001-2022三倍频发生器校准规范由国家市场监督管理总局2022年12月7日首次发布,2023年6月7日实施。

JJF2001-2022《三倍频发生器校准规范》

JJF2001-2022《三倍频发生器校准规范》目录

引言(Ⅱ)
1 范围(1)
2 引用文件(1)
3 术语(1)
4 概述(1)
5 计量特性(1)
5.1 输出电压(1)
5.2 输出频率(2)
5.3 时间(2)
5.4 输出电压波峰因数(2)
6 校准条件(2)
6.1 环境条件(2)
6.2 测量标准及其他设备(2)
7 校准项目和校准方法(3)
7.1 校准项目(3)
7.2 校准方法(3)
8 校准结果表达(6)
9 复校时间间隔(6)
附录 A 三倍频发生器输出电压测量不确定度评定(7)
附录 B 校准原始记录格式(10)
附录 C 校准证书 (报告)内页格式(12)

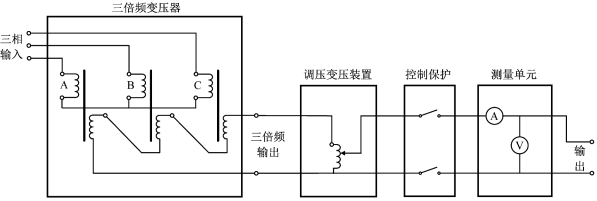

三倍频发生器主要由三倍频变压器、调压变压装置、控制保护及测量单元等组成,其输入端为三相50Hz工频电源,输出端为单相150Hz三倍频电源。

三倍频发生器原理图

三倍频发生器计量特性

1、输出电压
输出电压范围为10V~1000V;输出电压相对误差应不超过±1.5%。
2、输出频率
输出频率相对误差应不超过±1%。
3、时间
时间范围为1s~60s;时间相对误差应不超过±5%。
4、输出电压波峰因数
输出电压波峰因数应不超过√2×(1±5%)。
注:以上指标不适用于合格性判别,仅供参考。

说明

1、昌晖仪表网收集整理的免费标准资料均来源于网络,该资料仅供学习交流,本站不保证标准完整性,不承担任何技术及版权问题。正规场合使用国家标准,请通过专门途径购买。
2、JJJF2001-2022三倍频发生器校准规范为PDF格式文件,需要解压后在PDF阅读器中打开。
3、如果本页提供下载的“JJJF2001-2022”不能顺利下载或打开,请及时通过网页上的客服QQ或电话0871-65127691联系,昌晖将以邮件方式发送JJJF2001-2022三倍频发生器校准规范给您!
4、三倍频发生器产品页面 //www.e-cumulus.com/product/,了解请前往!

附件下载

  • 附件:JJF2001-2022三倍频发生器校准规范.rar 大小: 432KB 下载:
