《仪表系统接地连接及接地电阻要求》文章内容由昌晖仪表节选自“HG/T 20513-2014 仪表系统接地设计规范”。

接地系统连接要求
1、接地连接规格
①接地系统的导线应采用多股绞合铜芯绝缘电线或电缆。
②接地系统连接导线的截面宜根据接地连接类型按下列数值选用:接地连线:lmm2-2.5mm2;接地分干线: 4mm2-16mm2;接地干线: 10mm2-25mm2;接地总干线: 16mm2-50mm2

2、接地汇流排、接地汇总板规格
①接地汇流排宜采用25mm×6mm的铜条制作,也可用连接端子组合而成。
②接地汇总板和总接地板宜采用铜板制作。铜板厚度不应小于6mm,长宽尺寸按需要确定。

3、接地连接结构要求
①所有接地连接线在接到接地汇流排前均应良好绝缘;所有接地分干线在接到接地汇总板前均应良好绝缘;所有接地干线在接到总接地板前均应良好绝缘。
②接地汇流排(汇流条)、接地汇总板、总接地板应用绝缘支架固定。
③接地系统的各种连接应保证良好的导电性能。接地连线、接地分干线、接地干线、接地总干线与接地汇流排、接地汇总板的连接应采用铜接线片和镀抨钢质螺栓,并采用防松和防滑脱件,以保证连接的牢固可靠。或采用焊接。
接地总干线和接地极的连接部分应分别进行热镀铸或热镀锡。

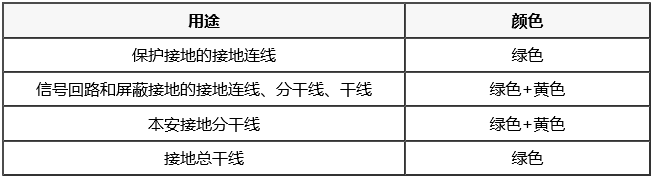

④接地系统应设置耐久性的标识。标识的颜色应符合表1的规定。
条文说明:根据有关规范,接地线为绿色。结合仪表接地系统的特点,规定了标识颜色。

接地系统标识的颜色



仪表系统接地电阻
1、仪表系统的接地连接电阻不应大于1Ω。
条文说明:ISA-RP 12.6-1995中规定了齐纳安全栅接地汇流条至接地极之间的连接电阻小于1Ω。

2、仪表系统的接地电阻不应大于4Ω。
标准的条文说明:
①仪表系统接地电阻即为电气专业低压配电系统接地装置的接地电阻,应根据电气专业有关标准规范确定。一般不应大于4.0.。
②这里所采用的接地电阻为工频接地电阻,即按通过接地装置流入大地中的工频电流求得的电阻。
③此外尚有冲击接地电阻,即接通过接地装置流入大地中的冲击电流求得的电阻。本规范未采用。
