转子流量计维修实例_流量计维修

2016/7/20 22:02:13 人评论 次浏览 分类:流量测量  文章地址://www.e-cumulus.com/tech/990.html

转子流量计,又称浮子流量计,通过量测设在直流管道内的转动部件(位置)来推算流量的装置,是变面积式流量计的一种。转子流量计由两个部件组成,一件是从下向上逐渐扩大的锥形管,另一件是置于锥形管中且可以沿管的中心线上下自由移动的转子。圆形横截面的浮子(转子)的重力是由液体动力承受的,浮子可以在锥管内自由地上升和下降。在流速和浮力作用下上下运动,与浮子重量平衡后,通过磁耦合传到与刻度盘指示流量。一般分为玻璃和金属转子流量计,金属转子流量计是工业上最常用的,对于小管径腐蚀性介质通常用玻璃材质,由于玻璃材质的本身易碎性,关键的控制点也有用全钛材等贵重金属为材质的转子流量计。

转子流量计的安装、使用
1、转子流量计安装方向
绝大部分浮子流量计必须垂直安装在无振动的管道上,不应有明显的倾斜,流体自下而上流过仪表。浮子流量计中心线与铅垂线间夹角一般不超过5°,高精度(1.5级以上)仪表θ≤20°。如果θ=12°则会产生1%附加误差。仪表无严格上游直管段长度要求,但也有制造厂要求(2-5)D长度的,实际上必要性不大。

2、用于脏污流体的转子流量计安装
应在转子流量计上游装过滤器。带有磁性耦合的金属管浮子流量计用于可能含铁磁性杂质流体时,应在仪表前装磁过滤器。
要保持浮子和锥管的清洁,特别是小口径仪表,浮子洁净程度明显影响测量值,必要时可冲洗配管,定时冲洗。

3、脉动流的安装
流动本身的脉动,如拟装转子流量计位置的上游有往复泵或调节阀,或下游有大负荷变化等,应改换测量位置或在管道系统予以补救改进,如加装缓冲罐;若是仪表自身的振荡,如测量时气体压力过低,仪表上游阀门未全开,调节阀未装在仪表下游等原因,应针对性改进克服,或改选用有阻尼装置的仪表。

4、扩大范围度的安装
如果测量要求的流量范围度宽,范围度超过10时,经常采用2台以上不同流量范围的玻璃管浮子流量计并联,按所测量择其一台或多台仪表串联,小流量时读取下流量范围仪表示值,大流量时读取大流量仪表示值,串联法比并联法操作简便,无须频繁启闭阀门,但压力损失大。也可以在一台仪表内放两只不同形状和重量的浮子,小流量时取轻浮子读数,浮子到顶部后取重浮子读数,范围度可扩大到50-100。

5、要排尽液体用转子流量计内气体
进出口不在直线的角型金属浮子流量计,用于液体时注意外传浮子位移的引申套管内是否残留空气,必须排尽;若液体含有微小气泡流动时极易积聚在套管内,更应定时排气。这点对小口径仪表更为重要,否则影响流量示值明显。

6、流量值作必要换算
若非按使用密度、黏度等介质参数向转子流量计制造厂专门定制的仪表,液体用仪表通常以水标定流量,气体仪表用空气标定,定值在工程标准状态。使用条件的流体密度、气体压力温度与标定不一致时,要做必要换算。换算公式和方法各制造厂使用说明书都有详述。

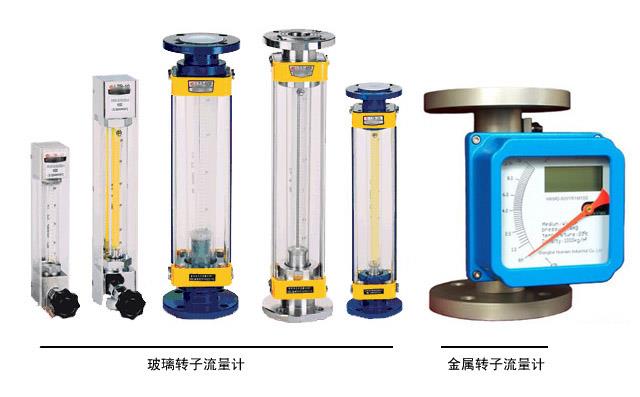

转子流量计
转子流量计的日常维护
1、日常巡回检查仪表指示、供电是否正常,查看表体(连接管路、线路)是否泄漏、损坏、腐蚀。
2、每周进行一次仪表清洁工作。
3、零点和100%值可以通过内部的按钮进行设置。

转子流量计常见故障与处理
1、指针抖动
①轻微指针抖动:一般由于介质波动引起。可采用增加阻尼的方式来克服。
②中度指针抖动:一般由于介质流动状态造成。对于气体一般由于介质操作压力不稳造成。可采用稳压或稳流装置来克服或加大转子流量计气阻尼。
③剧烈指针抖动:主要由于介质脉动,气压不稳或用户给出的气体操作状态的压力、温度、流量与转子流量计实际的状态不符,有较大差异造成转子流量计过量程。

2、指针停到某一位置不动
主要原因是转子流量计的浮子卡死。
一般由于转子流量计使用时开启阀门过快,使得转子飞快向上冲击止动器,造成止动器变形而将转子卡死。但也不排除由于转子导向杆与止动环不同心,造成转子卡死。处理时可将仪表拆下,将变形的止动器取下整形,并检查与导向杆是否同心,如不同心可进行校正,然后将转子装好,手推转子,感觉转子上下通畅无阻卡即可,另外,在转子流量计安装时一定要垂直或水平安装,不能倾斜,否则也容易引起卡表并给测量带来误差。

3、测量误差大
①安装不符合要求
对于垂直安装转子流量计要保持垂直,倾角不大于20°;对于水平安装转子流量计要保持水平,倾角不大于20°。
转子流量计周围100mm空间不得有铁磁性物体,安装位置要远离阀门变径口、泵出口、工艺管线转弯口等。要保持前5D后250mm直管段的要求。
②液体介质的密度变化较大也是引起误差较大的一个原因
由于仪表在标定前,都将介质按用户给出的密度进行换算,换算成标校状态下水的流量进行标定,因此如果介质密度变化较大,会对测量造成很大误差。解决方法可将变化以后的介质密度带入公式,换算成误差修正系数,然后再将流量计测出的流量乘以系数换成真实的流量。
③气体介质由于受到温度压力影响较大,建议采用温压补偿的方式来获得真实的流量。
④由于长期使用及管道振动等多因素引起转子流量计传感磁钢、指针、配重、旋转磁钢等活动部件松动,造成误差较大
解决方法:可先用手推指针的方式来验证。首先将指针按在RP位置,看输出是否为4mA,流量显示是否为0%,再依次按照刻度进行验证。若发现不符,可对部件进行位置调整。一般要求专业人员调整,否则会造成位置丢失,需返回厂家进行校正。

4、无电流输出
①首先看接线是否正确。
②液晶是否有显示,若有显示无输出,多为输出管坏,需更换线路板。
③丢失标校值。由于E2PROM故障,造成仪表标定数据丢失,也会引起无输出电流,电流会保持不变
解决办法:可用数据恢复操作。

5、无现场显示
①检查接线是否正确。
②检查供电电源是否正确。
③将液晶模块重新安装,检查接触不实。
④对于多线制供电方式检查输出端子是否接电流表或短路。

6、现场液晶总显示0或满量程
①检查仪表设定量程、零点参数。要求ZERO要小于SPAN的值,两值不能相等。
②检查采样数据是否上来,用手推指针看采样值变化,若无变化,一般为线路板采样电路故障,需更换线路板。

7、报警不正确
①检查偏差设定值不能太大。
②检查转子流量计报警功能。
③检査转子流量计中报警值设定大小。
④若液晶条码指示正确,输出无动作,可检查外部电源及外部电源的负极是否与仪表供电的负极相连。
⑤线路板故障,更换线路板。

8、累积脉冲输出不正确
①检查选择累积脉冲输出的那一路报警值是否设为零。
②线路板故障,更换线路板。
