什么是隔膜压力表?

2021/12/18 15:15:18 人评论 次浏览 分类:压力测量  文章地址://www.e-cumulus.com/tech/959.html

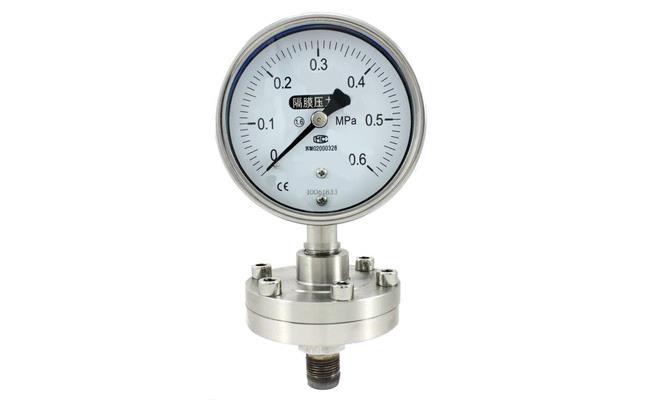

隔什么是隔膜压力表?
隔膜压力表由各种普通压力表和不同结构的隔膜隔离器组成一个封闭的系统,内充密封液。当被测介质的压力作用于隔膜时,隔膜产生变形,压缩封闭系统中的密封液。由于密封液的固有性质,使压力仪表中的弹性元件产生相应的弹性变形,当隔膜的刚度足够小时,则压力表指示的压力就等于被测介质的压力值。


隔膜压力表常用在石油化工、制药、食品等生产中的压力检测;可用来测量强腐蚀、高温、高黏度、易结晶、易凝固和有固体浮游物介质的压力,以及对某些测量介质不能直接进入普通压力表内,和便于清洗防止沉淀物质积聚的场合压力检测时,必须采用由隔膜隔离器与普通压力表组成的隔膜压力表。

由于用途不同,故隔膜压力表有多种结构及连接形式,如敞开法兰、工字法兰、角形法兰、软管连接、卡箍连接等多种。

使用隔膜压力表时应注意哪些问题?
由于
隔膜压力表的系统内填充了密封液作为压力传递介质,致使隔膜压力表的温度影响量与密封液体线胀系数、隔膜刚度及受压部位的温度有关。仪表在使用温度偏离规定值时[如(20±5)℃],对于低量程压力表的影响很明显。一般受压部温度误差规定不大于1.0%/℃,所以隔膜压力表的温度影响值是普通压力表温度影响值与隔膜隔离器受压部温度影响值两者的和,这在使用中是要注意的。

使用中还应注意液位静压力对隔膜压力表的影响,带软连接管的隔膜压力表,由于隔膜受压部位与普通压力表安装位置不在同一高度时,会产生液柱差而影响测量结果,在精确测量时更需要注意。

隔膜压力表的主要用途主要就是防腐蚀,所以可通过选择适合的隔膜材料及与测量介质接触部分的隔膜、法兰及密封垫圈的材料来保证。常用的隔膜材料有 : 0Cr17Ni12Mo2 (316); 0Cr17Ni14Mo2 (316L);蒙耐尔合金 (Cu30Ni70);哈氏合金(H276C);钽(Ta)及氟塑料(F4)。法兰材料有:不锈钢0Cr18Ni9(304)、0Cr17Ni12Mo2(316);不锈钢内衬氟塑料(316+F4)。密封垫圈材料有:丁腈橡胶;氟橡胶;硅橡胶及氟塑料。应根据不同用途选择合适的密封液,以保证隔膜压力表使用的可靠性和安全性。下表列出常用密封液供使用参考。

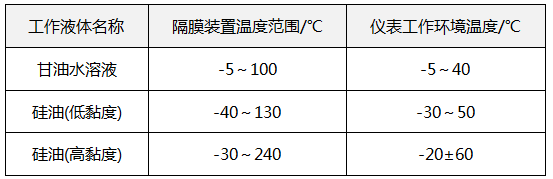

膜压力表用密封液及其温度适用范围
隔膜压力表
