过程检测仪表排污及吹洗

2019/3/26 23:21:42 人评论 次浏览 分类:调试维修  文章地址://www.e-cumulus.com/tech/943.html

过程检测与控制仪表日常维护是保证生产安全和平稳操作等必不可少的环节,仪表排污是仪表工在日常仪表维护工作中需要熟练掌握的技能,但昌晖仪表提醒大家:并不是所有过程检测仪表都需要定期排污!定期排污主要围绕仪表排污和仪表吹洗进行,本文对此做详细介绍。

仪表排污
仪表排污主要针对差压变送器压力变送器、浮筒液位计、磁翻板液位计等仪表,由于检测介质含有粉尘、油垢、微小颗粒等在导压管或在取压阀内沉积,直接或间接影响到检测。仪表排污周期可由仪表工根据各厂不同工况条件实践决定。

仪表排污注意事项

1、仪表排污前必须和工艺人员联系,取得工艺人员认可才能进行。
2、流量或压力控制系统排污前,应先将控制系统从自动切换到手动控制,保证调节阀开度不变。
3、对于差压变送器,排污前先将三阀组正负取压阀关死。
4、排污阀放置容器,慢慢打开正负导压管排污阀,使物料和污物进入容器,防止物料直接排入地沟。否则,容易造成物料浪费和污染环境。
5、由于阀门质量差,排污阀门开关几次以后会出现关不死的情况,应急措施是加盲板,保证排污阀处不泄露,以免影响仪表测量精度和正常生产。
6、开启三阀组正负取压阀,拧松差压变送器本体上排污(排气)螺丝进行排污,排污完成拧紧螺丝。
7、观察现场指示仪表,直至输出正常或是将控制系统从手动切换为自动控制状态。

仪表吹洗
吹洗是利用吹气或冲液使被测介质与仪表部件检测管线不直接接触,以保证检测仪表并实施检测的一种方法。吹气是通过检测管线向检测对象联系定量地吹入气体。冲液是通过检测管线向检测对象连续定量地冲入液体。

对腐蚀性、粘稠性、结晶性、熔融性、沉淀性介质进行检测,并采用隔离方式难以满足要求时,才采用吹洗。

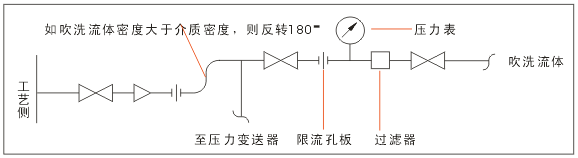

测压力时仪表吹扫
测压力时仪表吹洗

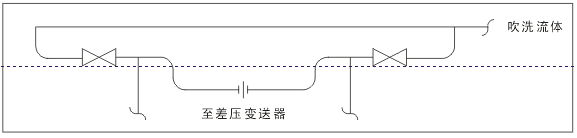

测流量时仪表吹扫
测流量时仪表吹洗

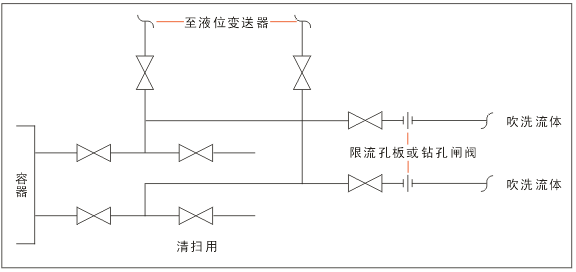

测液位时仪表吹扫
测液位时仪表吹洗

仪表吹洗注意事项
1、吹洗气体或液体必须是被测工艺对象所允许的流动介质,通常它应满足下列要求:
A、与被测工艺介质不发生化学反应
B、清洁,不含固体颗粒
C、通过节流减压后不发生相变
D、无腐蚀性
E、流动性好。
2、吹洗液体供应源充足可靠,不受工艺操作影响。
3、吹洗流体的压力应高于工艺过程在检测点可能达到的最高压力,保证吹洗流体按设计要求的流量连续稳定地吹扫。
4、采用限流孔板或带可调阻力的转子流量计检测和控制吹洗液体或气体的流量。
5、吹洗流体入口点应尽可能靠近仪表取源部件(或靠近检测点),以便使吹洗流体在检测管道中产生的压力降保持在最小值。
6、为了尽可能减小测量误差,要求吹洗流体的流量必须恒定,根据吹洗流体的种类、被测介质的特性以及检测要求决定吹洗流量。下列吹洗流体数值供大家参考:
①流化床:吹洗流体为空气或其他气体时,一般为0.85-3.4Nm3/h
②低压储罐液位检测:吹洗液流体为空气或其他气体时,一般为0.03-0.45Nm3/h
③一般流量检测:吹洗流体为气体时,一般为0.03-0.14Nm3/h;吹洗流体为液体时,一般为0.014-0.0.036Nm3/h
