标准铂电阻温度计检定操作过程【视频】

2018/8/1 14:58:16 人评论 次浏览 分类:计量检定  文章地址://www.e-cumulus.com/tech/920.html

标准铂电阻温度计检定操作过程》是云南昌晖仪表制造有限公司根据计量检定员实际操作步骤编写,分享标准铂电阻温度计检定操作过程中的经验和细节,供广大计量从业者参考。

1. 标准铂电阻温度计检定背景介绍
标准铂电阻温度计检定规程代号《JJG160-2007 标准铂电阻温度计》。标准铂电阻温度计是国际90温标的内插仪器,是一种在目前技术条件下测量准确度最高、稳定性最好的温度计,标准铂电阻温度计是用于传递国际标准温标的计量标准器具,在检定各种标准水银温度计、工作铂热电阻、温度传感器等工业用计量器具时作为标准使用。

云南昌晖仪表制造有限公司作为中国标准铂电阻温度计主导生产企业,昌晖热学室建立了温度基准装置(铂电阻温度计基准装置),该装置是专门用于校准和检定标准铂电阻温度计的,铂电阻温度计基准装置覆盖从-189.3422℃到961.78℃的温度范围,覆盖7个温区、9个固定点装置和相应的测温电桥及配套设备。9个固定点温度分别为:氩三相点(-189.3422℃)、汞三相点(-38.8344℃)、水三相点(0.01℃)、镓熔点(29.7647)、铟凝固点(156.5985℃)、锡凝固点(231.928℃)、锌凝固点(419.527℃)、铝凝固点(660.323℃)、银凝固点(961.78℃)。

标准铂电阻温度计分为工作基准铂电阻温度计、一等标准铂电阻温度计和二等标准铂电阻温度计三种。温度计型号在《标准铂电阻温度计型号命名》文章中有叙述。标准铂电阻温度计的外护管主要分为金属材质和石英材质两种。标准铂电阻温度计主要由感温探头、测温杆、手柄和引线四部分构成。

2. 标准铂电阻温度计检定操作过程
2.1 外观检查
将标准铂电阻温度计从保存盒中取出,用目力检查产品外观。温度计外观应无任何裂纹、内部无任何碎片、各部之间应固定牢固。
②温度计保护管长度应符合(规程)要求。标准铂电阻温度计保护管长度通常为480±20mm,可以用钢卷尺测量。
③感温探头应位于标准铂电阻温度计前端60mm,探头外径应为7±0.6mm。
④温度计外护管应干净、无油污及其他附着物。
⑤使用万用表对温度计4端引线电阻值进行测量,对标准值为25欧姆的标准铂电阻温度计来说,感温元件同一端引线电阻值通常只有几欧姆左右,不同端引线电阻通常在30欧左右。

2.2 绝缘电阻测量
使用绝缘电阻表对标准铂电阻温度计的绝缘电阻进行测量,测量时绝缘电阻表一端接到温度计四根引线端子,另一端接到温度计手柄金属处,摇动绝缘电阻表摇柄,测量到的绝缘电阻值应大于200兆欧。

2.3 标准铂电阻温度计清洗和退火
①经外观检查合格的温度计,在检定前应用无水乙醇(无水酒精)将温度计外保护管擦洗干净、擦洗过的温度计不应用手或者其他物品触及,以防止石英管在高温下析晶。
②对标准铂电阻温度计进行退火时,应小心地将温度计从托盘中取出,一手握紧手柄,一手拿住温度计引线,将温度计垂直的插入退火炉的石英管中,插入时动作一定要小心、缓慢,感受到温度计到达石英管底部后方可放手。
③首次检定温度计按规程规定必须进行温度计稳定性检查。
④标准铂电阻温度计在660℃或600℃退火4小时后随炉温降至420℃以下,取出温度计测量Rtp和Wt;在600℃或600℃100小时后随炉温降至420℃以下,取出温度计测量Rtp和Wt;前后Rtp和Wt之差应符合计量检定规程表1要求。
温度计等级                                        Rtp                      W(100℃)                WSn                    WZn
一等标准铂电阻温度计                       6mK                     ——                            9mK                   12mK
二等标准铂电阻温度计                       15mK                  12mk                           18mK                  25mK
⑤后续检定温度计在使用上限温度退火2小。使用在600℃以上要求在660℃退火;使用在400℃以上要求在600℃退火;使用在400℃以下要求在450℃退火;使用在室温以下不用退火;也可以按照温度计要求退火时间退火。
标准铂电阻温度计退火时间到后,关炉,温度计随炉温降至420℃以下才能取出。

2.4 自热效应测量
①温度计自热效应测量用到水三项点瓶。
②冻制好的水三相点瓶在使用之前,需要用一支金属棒插入水三相点瓶中进行内融,大约内融5分钟后将金属棒拔出。
③将三相点瓶从三相点瓶保持器中拿出,右手提着三相点瓶瓶口,左手托住底部,然手轻轻转动瓶子,如观察发现水三相点瓶内部冰套有转动迹象,则三相点瓶就可放入使用了。
④温度计在测量水三相点值之前,需要在预冷孔中预冷,预冷时间大约需要5-10分钟。预冷好的标准铂电阻温度计就可插入水三相点瓶中进行水三相点电阻值测量。
⑤标准铂电阻温度计4根引线通过转换开关与测温电桥相连,使用高精密测温电桥进行电阻值测量。
⑥测量水三相点自热效应时,先通入1mA电流测量电阻值。选取测量次数为30次,取最终的20次测量的平均值最为最终测量结果。
⑦然后通入根号二mA电流测量电阻值,选取测量次数为30次。取最终的20次测量的平均值最为最终测量结果。
⑧两个电阻值相减计算即可得到自热效应。
⑨自热效应测完后拔出温度计,擦干酒精,将温度计放入温度计盘,在室温放置一会儿,让温度计自然回温。

2.5 各个固定点的测量
①测完自热效应的温度计插到已到温坪的锌凝固点炉中,并将温度计4根引线通过转换开关与测温电桥相连,结好后稳定30分钟,即可进行温度计在Zn凝固点的电阻值测量。测量完后,将引线解开,并将温度计缓慢垂直地从定点炉测量孔中拔出,放置在温度计盘中。
②等到温度计温度回到室温后,再进行锌点后水三相点电阻值的测量。
使用液氮比较槽装置对标准铂电阻温度计在氮沸点进行比较法测量。
a、在测量前需要对液氮比较槽注满足够的液氮,当注满足够的液氮后,待比较槽充分稳定后才可进行温度计的检定和校准。
b、检定时先插入一支工作基准铂电阻温度计作为标准器,再插入一支被检标准铂电阻温度计,待温度充分稳定后即可进行测量。
c、分别测出工作基准温度计的电阻值和被检温度计的电阻值。
d、测试结束后,将两支温度计再插入水三相点瓶中测量氮点后的水三相点值。由测得的数据通过计算即可得到氩点的比值WAr。

3. 实验结果和数据处理
下面以在锌凝固点和氩三相点测量为例来说明标准铂电阻温度计在固定点装置的检定方法。根据规程要求使用在零度到银点的标准铂电阻温度计需要检定水三相点、锡凝固点、锌凝固点、铝凝固点和银凝固点,共五个凝固点;使用在低温的温度计,需要检定水三相点、汞三相点和氩三相点,共三个温度点。

将测量数据记录到原值记录上,根据规程要求:在各个定义固定点的值上必须进行两次不同温比值的测量,两次测量值之差换算成温度值要符合规程要求。以锌凝固点测量值为例,两天测量值之差值对于一等标准铂电阻温度计要小于2.0mK,对于二等标准铂电阻温度计要小于4.0mK,取两次测量的平均值作为最终结果。

最终测量结果还应与上周期值进行比较,其差值也要符合规程规定。以锌凝固点测量值为例,对以一等标准铂电阻温度计两周期值应不超过9mK,对于二等标准铂电阻温度计两周期值应不超过18mK,若超过18mK,此支标准铂电阻温度计就不合格。
以昌晖仪表制造有限公司一支温度范围-200℃-419.527℃标准铂电阻温度计为例,证书给出的格式应如下:正面给出相关信息;反面给出各个定义固定点的电阻比值和相对的系数值;在证书后面要附上该支温度计对应的计算分度表。

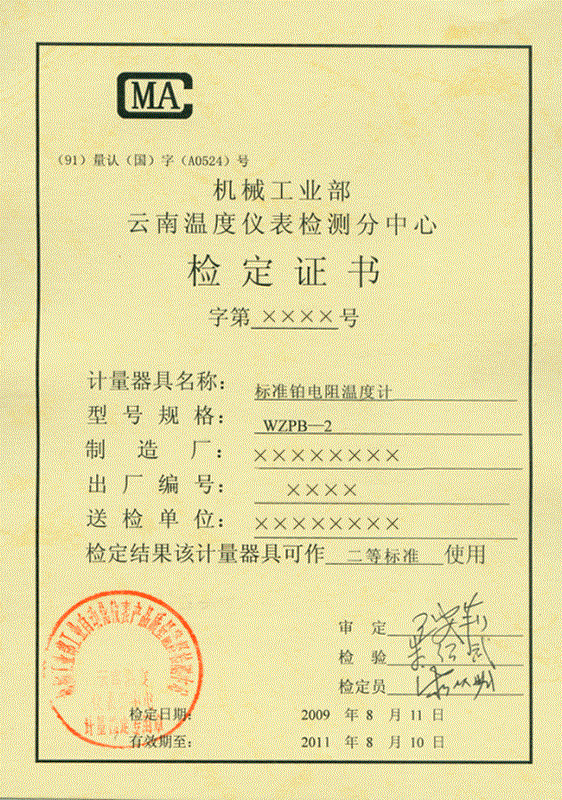

标准铂电阻温度计计量检定证书正面

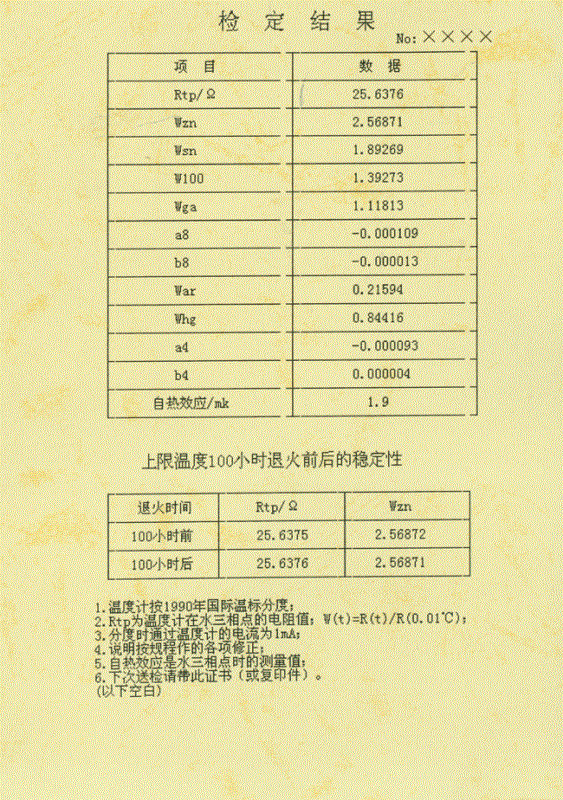

标准铂电阻温度计计量检定数据
