ET200SP和S7-1200以太网连接的方法和步骤

2016/8/27 15:38:02 人评论 次浏览 分类:PLC应用  文章地址://www.e-cumulus.com/tech/730.html

ET200SP和S7-1200进行以太网连接,前提是S7-1200CPU版本要在V4.0以才能实现。


ET200SP和S7-1200以太网连接的步骤

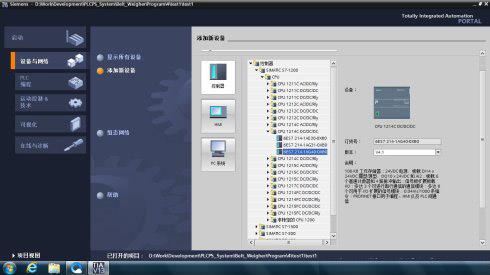

1、先插一个新设备,昌晖仪表工程师选CPU1214C,版本V4.1,如下图:

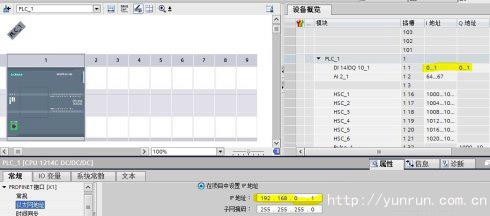

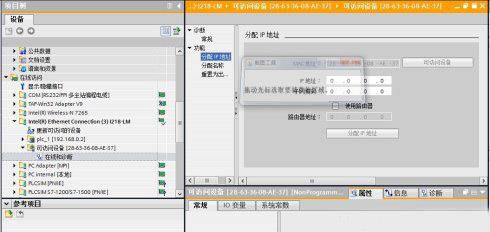

添加正确的地址,包括IP地址,IP地址是自动分配的,可以自行修改,如下图:

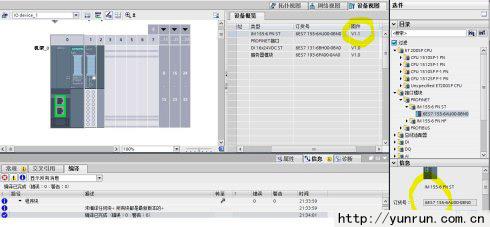

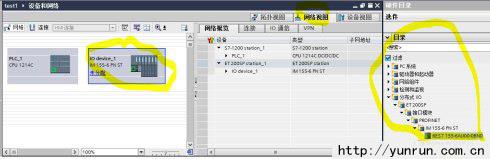

2、在网络视图中再添加分布式IO,随便选一个,笔者选个PN口的,如下图:

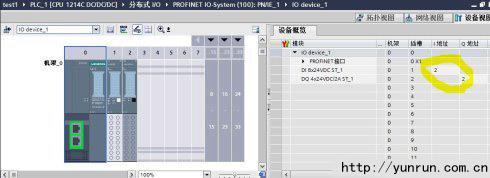

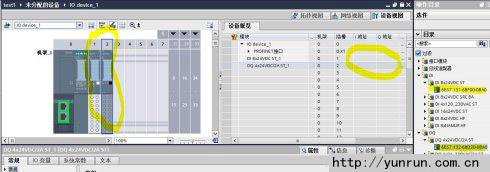

3、进入设备视图,给这个接口模块后边随便加两个信号模板,注意没分配地址,如下图:

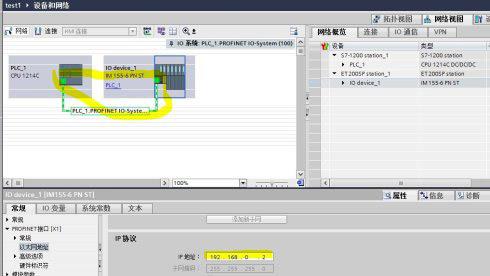

4、在网络视图中用鼠标把网口连起来,自动给这个接口模块分配了同网段IP地址,可以改成别的,但要保证和那个CPU1214C控制器在同一网段就可以,如下图:



5、到设备视图中看一下,自动分配了地址,就可以用了,用这个地址编程序去吧,如下图:



注意:那俩网口有路由器的功能,绝对牛逼。

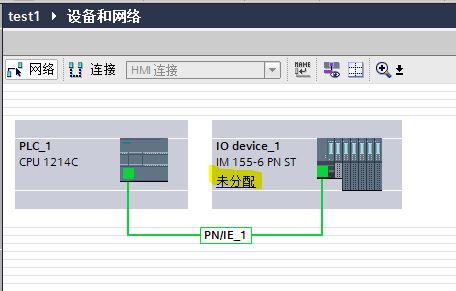

有的时候,没分配地址,那是你操作的问题,鼠标右键,未分配,如下图:

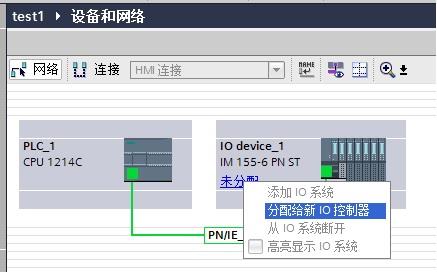

7、选分配给新IO控制器,就把这个分布式IO许配给CPU1214C了,就有地址了,就可以干活了,如下图:

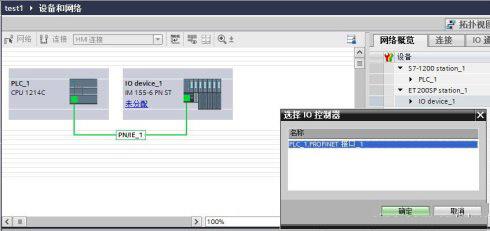

再点“确定”保存,干活吧,如下图:

另外还要注意一下内容:
