仪表测量管线和气动管线选用及敷设应遵循的规范

2018/6/21 0:18:40 人评论 次浏览 分类:调试维修  文章地址://www.e-cumulus.com/tech/717.html

《测量管线和气动管线选用及敷设应遵循的规范》明确了管线连接方式、材质、管径选用及敷设的规范,其内容昌晖仪表节选自HG/T 20512-2014《仪表配管配线规范》。仪表测量管线用于压力、流量、液位检测的导压管,用于分析仪表采样管以及隔离和吹洗的管道,同时包括导压管路系统中使用的阀门、管件和辅助容器。


测量管线的连接方式
1、测量管线与仪表根部阀应根据管道等级表采用螺纹连接、法兰连接或承揽焊材连接型式。
2、测量管线(包括阀门和管件)之间的连接方式,宜采用用焊接方式(包括对焊和承擂烨插焊两称方式),或卡套方式。


测量管线的材质
1、测量管线(包括阀门和管件)的材质,应根据被测介质的物性、温度、压力等级和所处环境条件等因素确定。
2、测量管线材质宜选用不锈钢。
3、测量管线、管件和阀门宜选用同种材质。
4、分析仪表的取样管线材质宜选用不锈钢。


测量管线的管径
1、测量管线采用公制时,其外径宜按下列规格选用,也可以根据工程具体要求,采用其他规格的管线。

①采用卡套连接时。外径为Φ12mm
②采用对焊式连接时,外径为Φ14mm或Φ18mm
③采用承插焊连接时,外径为Φ14mm或Φ18mm
2、当测量管线采用公制尺寸时、其壁厚选用应符合本规范表的规定。
3、确定测量管线壁厚时,应注意工艺温度对测量管线耐压强度的影响。
4、测量管线采用英制时,宜为卡套连接。其管径可以根据工程具体要求选用。
5、分析仪表的取样管线管径,宜选用Φ6×1、Φ8×1mm、Φ10×1mm,其快速回路的返回管线及排放管线管径可适当放大。



气动信号管线的选用
1、气动信号管线,宜采用卡套或焊接的连接方式。
2、气动信号管线管径宜选用Φ6×1mm、Φ8×1mm、Φ10×1mm、Φ12×1.5mm,也可以根据工程具体要求采用其他规格。
3、气动信号管线的材质,宜选用不锈钢,也可以根据工程具体要求,采用其他材质
4、气源管线的材质要求,应符合现行行业标准《仪表供气设计规范》HG/T20510的有关规定。

压力等级

壁厚

卡套连接方式

对焊连接方式

承插焊连接方式

≤PN160

1.5,2.0

2

3

≤PN260

-

4

4

≤PN420

-

4.5

5

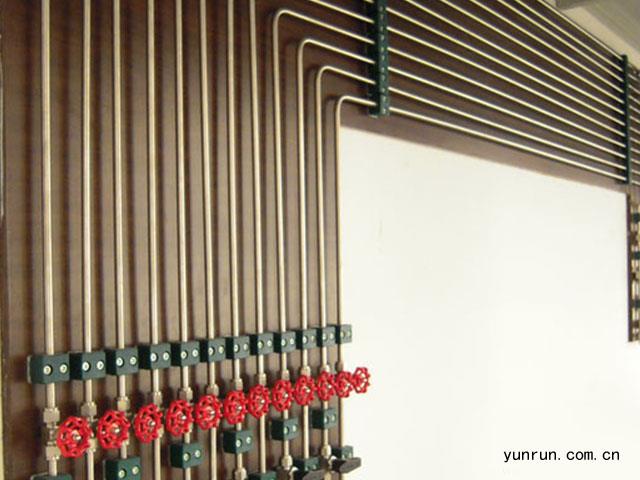

测量管线及气动管线的敷设
1、测量管线及气动信号管线的敷设,应避开高温、工艺介质排放口、腐蚀、振动及妨碍检修等场所。
2、测量管线及气动信号管线应采用架空敷设的方式,固定应可靠,减少弯曲和交叉。
3、对易冻、冷凝、凝固、结晶、汽化的被测介质,测量管线应采取伴热或绝热的方式,并符合现行行业标准《仪表及管线伴热和绝热设计规范》HG/T20514的有关规定。
4、测量管线的敷设时,应避免管线内产生附加静压头、密度差及气泡。
5、测量管线水平敷设时,应有l:10~1:100的坡度。当冷凝液或气体难以自流返回工艺管道或设备时,对于液相介质,测量管线的最高点应设排气装置;对于气相介质,测试管线的最低点应设排液装置。当介质中含有沉淀物或污浊物时,测最管线的最低点应设排污装置。
6、对于有毒、有腐蚀性和严重污染环境的介质,应排放到指定地点或装置内的密闭排放系统。
7、到压力等级大于或等于PN160的工况且根部阀为双阀时,仪表排放阀应设置为双阀或单阀加管帽。
8、测量管线上排放或排污的端门应设有堵头,直接与大气相连的仪表接口宜设不锈钢保护网。
9、测量管线与高温设备、管道相连时,应采取热膨胀补偿措施。
10、测量管线及气动信号管线,应采用角钢、扁钢、U型螺栓固定支撑、支撑应固定在墙、柱子、框架、管架等上。测量管线及气动信号管线所用支撑的间距应符合现行国家标准《自动化仪表工程施工及质量验收规范》GB50093.
