改变调节阀流向与调节阀正装、反装是不是一回事

2018/1/24 12:57:09 人评论 次浏览 分类:控制阀  文章地址://www.e-cumulus.com/tech/672.html

调节阀流向直观上看就是阀体上标示的箭头方向,也就是介质在调节阀中的流动方向。其可分为“流开型”与“流闭型”两种。昌晖仪表工程师温馨提示:调节阀流向在本站已有说明,本文现重点谈谈调节阀正装和反装问题。

调节阀正装和反装,是针对直通双座调节阀和直通单座调节阀的阀芯安装位置而言的。直通双座调节阀,由于其有两个阀芯和阀座,采用双导向结构,因此可以很方便地把正装的阀芯改成反装,只需把阀芯倒装,阀杆与阀芯的下端连接,上、下阀座互换位置之后就可改变安装方式了。对于口径大于DN25mm的直通单座调节阀,其阀芯也是双导向结构,只要改变阀杆与阀芯的连接位置就可以实现正装或反装。

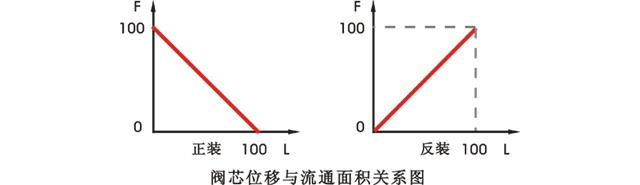

直通双座调节阀正装时,阀芯向下位移,阀芯与阀座间的流通面积减少;反装时,阀芯向下位移,阀芯与阀座间的流通面积增大。正装和反装时,阀芯位移与流通面积F的关系可用下图来表示。
 阀芯位移与流通面积关系图

从以上可知,改变调节阀的流向与调节阀正装、反装不是一回事,其作用和用途也是不相同的。

调节阀流向是对介质的流动方向而言,也就是说,当介质的流动方向向着阀的打开方向流动,即与阀开方向相同时,为“流开型”;如向着阀的关闭方向流动,即与阀关闭方向相同时,为“流闭型”。改变调节阀的流向,会影响调节阀的使用性能。所以改变调节阀的流向是为了满足生产中的一些使用要求。在“调节阀流向对调节阀性能的影响中,对其应用举了实例。


而调节阀的正装、反装是改变阀芯的安装位置,来改变调节阀流通能力,即正装时阀的流通面积减少,而反装时阀的流通面积增大。所以调节阀就有正装和反装两种产品。在其与气动执行机构配用时,就涉及组合问题。即气动执行机构正、反作用和调节阀正装、反装的组合,就决定了气动执行器是气关还是气开式的。气动调节阀和电动调节阀
