吹气式液位计常见故障及处理方法

2021/4/29 13:52:49 人评论 次浏览 分类:调试维修  文章地址://www.e-cumulus.com/tech/654.html

吹气式液位计也叫反吹液位计,是静压液位计的一种,将一根吹气管插入至被测液体的最低面(零液位),使吹气管通入一定量的气体(氮气、空气),吹气管中压力与管口处液柱静压力相等。用差压变送器测量吹气管上端压力,就可以测量液位。由于吹气式液位计将压力检测端移至顶部,其使用维修都很方便,很适合于地下储罐、深井等场合。

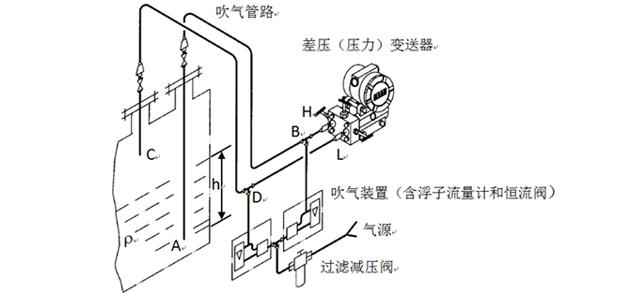

吹气式液位计

吹气式液位计维护
1、检查气源是否稳定。
2、检查各接头无泄漏。

吹气式液位计常见故障与处理
故障现象:吹气式液位计指示最大
故障原因:吹气式液位计吹气管堵塞
处理方法:疏通吹气管

故障现象:吹气式液位计指示最小
故障原因:①吹气管泄漏;②气罐压力不足
处理方法:①消除漏点;②调整气源压力

故障现象:吹气式液位计指示偏低
故障原因:吹气式液位计各接头有微漏
处理方法:消除漏点

吹气式液位计故障实例分析
1、吹气式液位计指示偏低
故障检查、分析:通过对差压变送器的检查和气源管路检查发现,吹气管有漏气的现象,造成液面压力与管路气源压力不等,指示偏低。
故障处理:对漏气的气源管进行堵漏,仪表示值正常。

2、某装置一台吹气式液位计指示偏低
故障检查、分析:通过对差压变送器的检查和气源管路检查发现并无任何问题,对恒流源检查发现出气量较大,导致吹气管出口气体过多,造成液面压力与管路气源压力不等,指示偏低。
故障处理:对恒流源的出气量进行调整,仪表示值正常。

3、工艺人员反映该吹气式液位计指示比实际高出很多
故障检查、分析:首先检查恒流源的出气量设置是否较大,未发现问题,气源管路系统也未发现有漏气或堵塞的现象,与工艺联系好后将压变停表后发现差压变送器的零位较高,在停表后输出5mA。
故障处理:使用HART375对其零位进行调整,仪表示值正常。
