1、IEC 60617-图表用图形符号
◆全称：IEC 60617 Graphical symbols for diagrams
◆内容：提供电气图纸上使用的图形符号，包括：
①电路图(原理图)符号
②接线图符号
③功能图符号
◆覆盖对象：电气、电子系统的功能和连接(如开关、接触器、继电器、传感器等的符号)。
◆使用场景：
①电气原理图(schematic diagram)
②控制回路图
③PLC I/O图
◆特点：
①符号中包含端子标记、动作状态、触点形态等细节
②注重电气功能表示
◆示例(IEC 60617)：
①接触器主触点符号
②限位开关符号
③电动机符号
2、IEC 60417-设备用图形符号
◆全称：IEC 60417 Graphical symbols for use on equipment
◆内容：设备面板、铭牌、控制按钮等上使用的简洁图标，用于操作指示、功能标识、安全警告等。
◆覆盖对象：
①电气设备面板标识
②控制按钮功能标志
③安全指示符号(如接地标志、电源开/关、危险高压等)
◆使用场景：
①产品外壳
②控制台
③仪表和开关面板
◆特点：
①图形简单，不依赖文字
②符号独立存在，不表示电气连接
③多用于国际化标识，方便用户识别
◆示例(IEC 60417)：
①电源开关符号(⏻)
②接地标志(⏚)
③危险电压标志

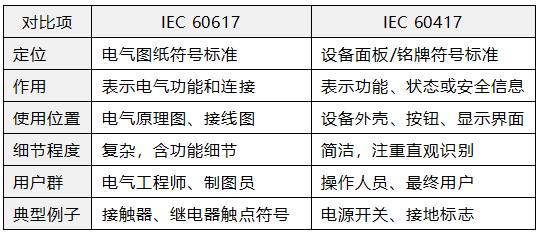

3、IEC 60617和IEC 60417对比总结
