怎样正确选择继电器的报警动作状态

2021/9/8 1:28:44 人评论 次浏览 分类:电子技术  文章地址://www.e-cumulus.com/tech/604.html

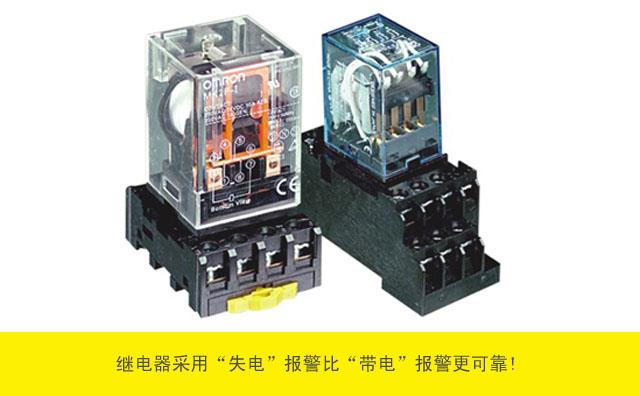

在自控系统报警和联锁设计中,通常采用继电器“失电”报警,这因为继电器采用“失电”报警比“带电”报警更可靠。常有人问昌晖仪表制造有限公司工程师:“继电器正常时励磁,故障时失磁,这句话是不是意味着“电源系统故障信号应该接该继电器的常闭点?”等问题。这些问题的解决就必须对继电器的触点及报警动作状态有个正确的认识。

正确选用继电器报警状态
正确选用继电器报警状态

一般具有报警和联锁功能的仪表、DCS、变频器都少不了使用继电器,即大多是通过继电器的触点和报警、联锁电路相连,来进行报警和联锁。以上说的:“励磁”就是表示继电器线圈处于“带电”状态,而“失磁”就是表示继电器线圈处于“失电”状态,当报警时是使继电器线圈处于“带电”还是处于“失电”状态好呢?从可靠性出发来分析一下“带电”和“失电”状态的优缺点。

继电器线圈“带电”而动作使电路报警,这是最易被人理解的设计,但是存在一个隐患,如果相关接线没有接好而出现开路时,或继电器线圈供电电源出现问题,出事故需要报警时,继电器线圈应“带电”而动作,如由于上述原因继电器不会动作,这后果是严重的。如果改为“失电”报警,一旦仪表接线未接好或开路,继电器线圈供电出现问题,或仪表故障,都不会出现失报。原因是:在未报警时继电器线圈是处于“带电”状态,一旦上述不正常现象出现时,继电器线圈将恢复至“失电”状态;操作、维修人员就会因为“报警”而查找报警原因,当发现信号正常而报警时,就会去查找其他原因,并排除故障,使报警电路恢复正常,从而可避免不报警现象的出现,显然继电器采用“失电”报警比“带电”报警更可靠。

怎样增大继电器触点带负载的能力?
在使用中,如果触点的负载能力满足不了使用要求时,可以采取几对触点并联的方法来解决。但在使用前应进行调整,使触点的同步性达到要求,否则适得其反。最好的方法是采用中间继电器或接触器来扩大触点的负载能力。
