继电器选型案例分享

2018/7/3 13:40:36 人评论 次浏览 分类:电子技术  文章地址://www.e-cumulus.com/tech/589.html

有的读者可能会问,PLC和固态继电器应用都很普及了,常规电磁继电器还有用武之地吗?答案是:有用武之地的。因为微处理器的应用使逻辑控制发生了变革,极大地发挥了开关功能的特性,但在应用中,它还是无法承受较大的负载,因此还要借助常规控制继电器来实现对电机、加热器等负载的开关控制,同时对于一些小的单机系统,由于其控制电路不复杂,对于这些电路常规继电器仍有大量的应用,下面看以下一个实例。

某化工厂在生产中使用有大量酸区地槽酸泵,并用液位控制器来控制其启、停。因此选用了先进的、昂贵的(一般2.5-3.5万元一套)雷达液位计、超声波液位计使用,但是由于磷酸、硫酸等的强腐蚀性,使用并不理想,需经常对液位计进行清洗、维护,有时一天需要两次以上的维修、处理,致使维修费用高、维护工作量大。

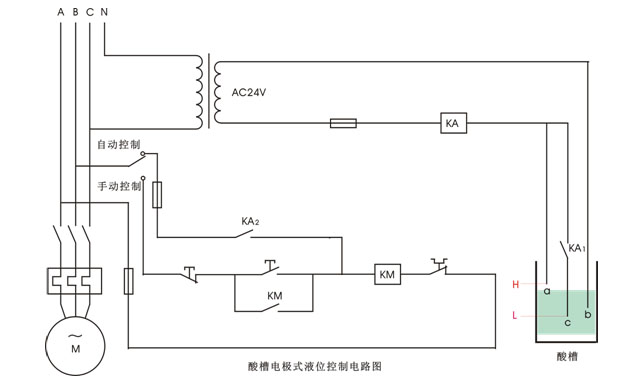

鉴于以上原因,该厂针对酸液的特点,制作了电极式液位控制器来取代原来的雷达、超声波液位计。制作的电极式液位控制器,只是一个最简单的继电器电路,如图示。其工作原理就是利用酸液的导电性,通过不锈钢电极被酸液浸泡导电使继电器动作,来控制相关的电路,达到液位自动控制的目的。图中a、b、c为三根不锈钢电极,当地槽内酸液上升至H处时a、b导通,继电器K动作,其常开触点K1闭合,常开触点K2闭合接通了酸泵的接触器M电源,酸泵开始抽酸液到酸储槽,当地槽中的酸液下降,低于H时a、b断开,但由于b、C还泡在酸液中处于导通,酸泵仍在运行,直到地槽中的酸液降至最低液位L以下,酸泵才停止工作,如此循环工作。小小的继电器在这里发挥了重要的作用。经三年多的使用,实践证明,其性能稳定、控制可靠、维护方便、维修简单,一套就可节约费用12万元。该厂使用了8套,一年节约的资金就达到96万元。酸槽电极式液位控制电路                                                       酸槽电极式液位控制电路

可以说,常规继电器在生产中仍然大有用武之地。掌握一定的应用知识还是很有必要的。

怎样对继电器进行选型?
从上面举例的原理知酸液导电,只要电极被酸液泡住,继电器K即可吸合,选一个AC24V的中间继电器就行了,真是这么简单吗?并不是这样!使用中最初选用了线圈电压为AC24V的JZ7-44型继电器,但使用中并不理想,表现为吸合不稳定、线圈发热严重。经观察、测试41%-46%浓度的磷酸,其电阻值在65-95Ω之间,必须选择交流阻抗大、吸合及保持电流小的继电器才能保证稳定工作,最后选定了线圈电压为AC24V的HH54P型继电器。从这可以看出继电器选择的重要性。

要用好继电器,正确选型是很重要的,首先必须对被控对象的性质、特点和使用要求有透彻了解,并进行周密考虑。对所选继电器的原理、用途、技术参数、结构特点、规格型号要掌握和分析。在此基础上应根据项目实际情况和具体条件,来正确选择继电器。其次还应考虑继电器的使用条件问题,如环境温度、湿度的高低及变化范围,因为环境温度、湿度的变化会使继电器的零件发生变形,密封、绝缘参数都会改变,从而导致继电器的可靠性下降。最后还应考虑继电器的安装环境,如腐蚀性气体、振动、冲击等因素的影响,腐蚀对继电器的线圈、电触点、外壳等都会造成损坏,而振动、冲击会使继电器误动作。

对用于高海拔地区的继电器,还必须考虑其绝缘性和断流容量的变化,资料显示海拔每升高1000m绝缘水平就要降低10%,海拔增高时空气密度也下降了,所以还应考虑继电器的散热问题。
