差压变送器现场校准与实验室校准相比 其校准结果相同

2017/7/28 0:07:56 人评论 次浏览 分类:调试维修  文章地址://www.e-cumulus.com/tech/583.html

差压变送器现场校准能保证精度,其结果与差压变送器实验室校准的结果是相同的!昌晖仪表制造有限公司从实践来证明两者的校准结果是吻合的。分析如下:

差压变送器的校准,其依据就是JJG 882-2004《压力变送器检定规程》。JJG 882-2004规程指出:本规程适用于压力(包括正、负压力,差压和绝对压力)变送器的定型鉴定(或样机试验)、首次检定、后续检定和使用中检验。”即不管采用什么校准方法,而所做的校准只是属于规程所指的:“使用中检验”的范围。

按规程中表6“检定项目的规定”,对于使用中检验的应检项目为:5.1外观;4.1基本误差;而4.3静压影响必要时应检定;而密封性、绝缘电阻、绝缘强度、回差可以不检定,这也是差压变送器现场校准
方法的依据。

对于检定设备的选择现场校准法与常规校准法是一致的,都是按规程的表5 “标准仪器及配套设备”来选择的,从而保证了引入的扩展不确定度不超过被检变送器最大允许误差绝对值的1/3-1/4。

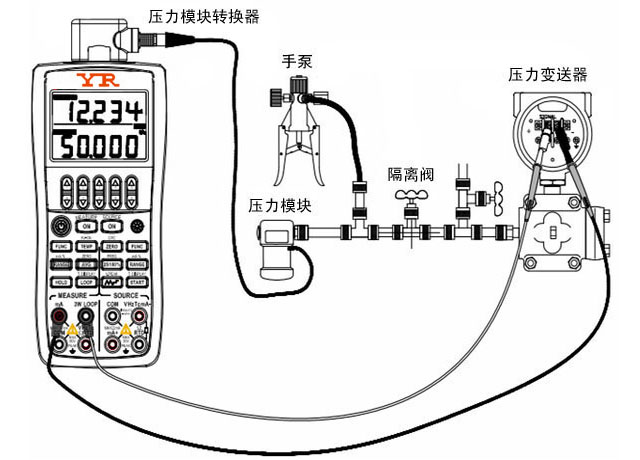

差压变送器现场校准检定设备
差压变送器现场校准检定设备

关于在差压变送器现场校准,按规程6.2.1.3条的注释:“压力变送器如需在现场检定,而现场的环境条件和动力条件不符合上述要求时,则必须经不确定度评定来确定。只有在新的条件下,经分析因标准器及配套设备引人的扩展不确定度U95仍不超过被检压力变送器允许误差绝对值的1/3-1/4,方可进行现场检定。”

规程规定的环境条件是:环境温度20℃±5℃,相对湿度45%-75%,无机械振动,无影响正常工作的外磁场。其他条件是:直流供电的压力变送器,其电压变化不超过额定值的1%。从现场来看,在安装变送器时就已经按安装规程选择了无机械振动,防外磁场干扰环境。现场变送器的电源供电箱的指标为:24VDC的变化≤±1%,且相对湿度范围较宽。因此重点要考虑的只是环境温度的变化这一项。即应考虑标准压力发生器(或压力模块),直流电流表(或数字电压表),现场校准仪及被校变送器受温度的影响,只要知道了上述仪器的温度系数,则温度修正因数Tmod可用下式来表示:Tmod=|Tc×△t|,式中Tc为仪器及配套设备的温度系数;△t为现场的环境实际温度减去规定的温度限制范围。

如:一台精度为0.01%的仪器,其温度使用范围为(23士5)℃,它的温度系数为0.002%/℃。该仪器在32℃的环境中使用时,t=32℃,限制范围为23+ 5=28℃。故:Tmod= 0. 002%×|32-28| =0. 002%×|4=0. 008%;则该仪器此时的精度=0.01%+0.008%=0.018%。

对于标准压力发生器(或压力模块)也可参照上式进行计算,这样就可计算出标准器及配套设备引人的扩展不确定度U95,看其是否合乎要求。

在差压变送器现场校准中还有更简单的做法,由于按规定是一年校准一次,所以可以选择在环境温度比较合乎仪器工作温度的时间(如春季、秋季)进行。

对于用实验室法校准的差压变送器,由于安装位置与调校的位置不同会引起零点变化,在安装至现场后还需重调零点,而差压变送器现场校准法则不用再调零。


通过比较和分析,可看出差压变送器现场校准法与实验室校准法相比,差压变送器现场校准法有时可能会受环境条件及标准仪器的制约;但在保证校准质量的前提下,差压变送器现场校准法在日常维修中,对于检查、评定差压变送器是否正常,是否超差,具有操作简单、快速、便捷诸多优点。
