在现场怎样进行差压变送器模拟校验?

2016/8/16 16:08:29 人评论 次浏览 分类:调试维修  文章地址://www.e-cumulus.com/tech/579.html

云南昌晖仪表制造有限公司分享的差压变送器模拟校验法对初学者了解差压法测量液位的工作原理很有帮助,并还可在教学中应用。差压变送器模拟校验还可解决校验低量程液位计时,难找到合适的标准表问题。

根据流体静力学原理,由被测对象液柱的静压力,就可判断液位的高低。而静压力可用差压变送器把它检测出来。液位与差压有如下关系:
式中H为液位高度;△P为差压;ρ为液体密度。

当液体密度恒定时,测出差压就可知道液位高度,而与液体容积无关,即知道了液体高度,也就知道了差压,即立△P=H×ρ。以上都是针对△P为水柱而言的。差压变送器模拟校验就是基于上述原理进行的。差压变送器模拟校验校验装置及接线见图所示。

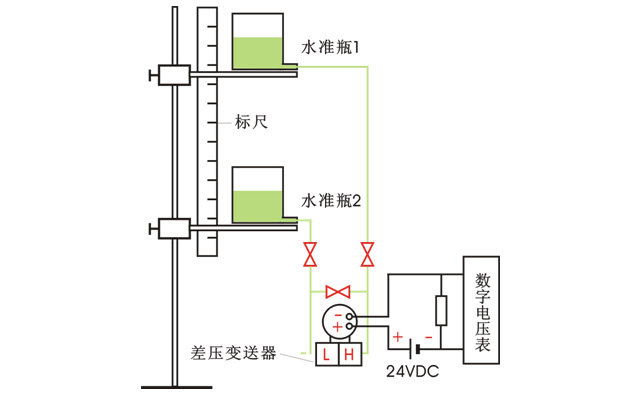

差压变送器模拟校验装置及接线图
                                                    差压变送器模拟校验装置及接线图

单晶硅差压变送器
                                                          单晶硅变送器

将被校差压变送器及读数标尺(可用钢直尺或U形压力计标尺)垂直固定好,准备两个手动气体分析仪用的水准瓶,用橡胶管分别接到差压变送器的三阀组阀门接头上,为使读数方便和准确,可自制一活动支架来放置水准瓶。将三阀组的三只阀门全打开,旋松差压变送器上端的排气螺钉,从任一个水准瓶内灌水;待水从排气螺钉内溢出;排完气泡后,旋紧排气螺钉。并使两水准瓶的水面保持半瓶左右,将两水准瓶置于同高度(通常定为标尺的“0”刻度),使两瓶的水面平衡。送电预热后,检査差压变送器的零位,不符时可调变送器的调零电位器,使之输出为4mA,调好零位后,关闭平衡阀门。此时抬高与变送器H端相连的水准瓶,以改变两个水准瓶的水面垂直距离,并使其为最大测量量程,看差压变送器的输出是否为20mA,否则调差压量程使输出为20mA.零位和满量程合乎要求,再改变水准瓶的水面垂直距离,看中间各量程是否超差。正常后再进行迁移调整工作。正、负迁移的调整视差压变送器的用途而定,通常情况下:测开口容器的液位用正迁移,测封闭容器的液位用负迁移。只是涉及抬高哪只水准瓶的问题。在迁移时应该哪个水准瓶升降?应根据正、负迁移情况来定。但都是以一个水准瓶的水面作为基准点,将另一个水准瓶沿标尺上下移动,两个水准瓶的水面距离(可从标尺上读数),即为液位H值,也即差压△P值。根据差压变送器量程把移动的那个水准瓶移到液位最高点(或最低点),然后调整迁移使之合乎要求。

对测量其他液体及工况下的水位时,差压变送器应该按其实际密度来计算量程后模拟校验。
