自动平衡显示仪表L形滤波器的滤波电容作用有多大

2016/8/14 15:27:00 人评论 次浏览 分类:二次仪表  文章地址://www.e-cumulus.com/tech/565.html

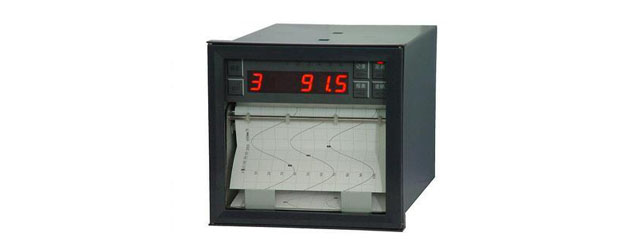

自动平衡记录仪
自动平衡显示仪表(电子电位差计)输人端设置滤波器是抗串模干扰的有效措施,将滤波器阻容元件进行适当的配合,还可改善仪表的阻尼特性。由于电路结构简单,在仪表维修中往往被忽视,而误认为及其他电路故障致使维修时走弯路。现以两个实例对滤波电容器的作用进行分析。

1、滤波电容漏电一例
量程0-10mV的XWC自动平衡显示仪表一合,输入10mV电势,指针仅指刻度标尺的1/3左右,输入33mV电势自动平衡显示仪表才能指示满刻度。检查稳压电源、桥路有关元件,没有发现问题。考虑该表停用时间较长,根据经验,电容器是较易出故障的元件,故对滤波电容进行检查,发现滤波电容器C132漏电,更换电容器后,自动平衡显示仪表复正常。

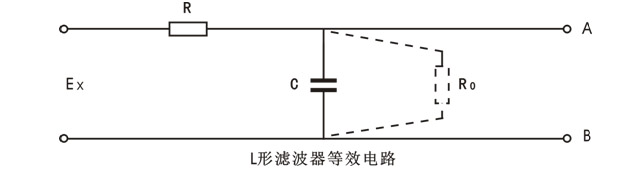

L型滤波器等效电路

单级或多级L形滤波器都可用上图所示电路等效,当滤波电容C正常时,具有隔直流的作用。此时自动平衡显示仪表输入端的信号EX都加至A、B端,即EX=UAB。当C漏电时其漏阻为R(如图中虚线所示)。此时加至A、B端的信号:

此时,UAB<EX,所以自动平衡显示仪表示值将偏低,上述分析中忽略信号源内阻的影响。

2、滤波电容器断路一例
两台H2分析显示仪并联接线在两地使用,一台自动平衡显示仪表运行正常,但另一台自动平衡显示仪表反应迟钝,从记录曲线也可看出不正常,拨指针手感平衡电机无力,并且很久不能复归原位。

由于两台仪表并联使用,只有一台不正常,说明H2分析仪传送器正常,故障可能在自动平衡显示仪表内部。将仪表拆下修理,在实验室送信号自动平衡显示仪表指示正常,再装回现场故障同上。判断引起仪表灵敏度下降的原因在仪表外部。用GB-9真空管毫伏表测量两输入线,其串模干扰电压为11mV,共模干扰电压为0.4V,看来自动平衡显示仪表灵敏度下降是由于串模干扰造成的。但另外一台仪表为什么运行正常呢?通过分析,自动平衡显示仪表克服串模干扰主要是靠输人端的滤波器,把自动平衡显示仪表的滤波电容器CL拆下检査,发现电容器内部开路,更换电容器后自动平衡显示仪表恢复正常。

单级L形滤波器虽然电路简单,在一般场合还是可起一定作用的。如本例自动平衡显示仪表的RL=200Ω,CL=200μF、当干扰电压为50Hz交流时,滤波电容CL的容抗:

当串模干扰电压UG为50Hz、11mV时,经过滤波器的衰减,加至仪表放大器输入端的干扰电压只有:

可是当滤波电容器CL断路时,滤波器已经不起作用,则50Hz、11mV的干扰电压几乎全部加在放大器输入端,而使放大器工作在饱和区,导致自动平衡显示仪表灵敏度显著下降,出现了上述的故障现象。
