变频器能代替调节阀使用吗

2016/8/13 20:13:39 人评论 次浏览 分类:变频器  文章地址://www.e-cumulus.com/tech/555.html

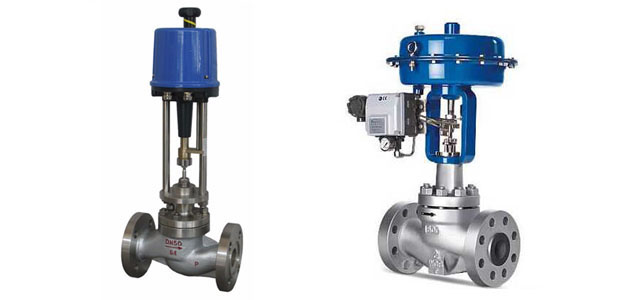

电动调节阀和气动调节阀
                                                                      电动调节阀和气动调节阀

调节阀、挡板安装在工艺管道中,是用来改变管道通径的截面积,以此来控制管道中流体的流量。用变频器驱动电动机带风机、水泵时,当机械的转速改变时,也可改变流体流量的大小,可以说两者的作用是一样的,只是控制流体流量的方式不同而已。针对压力损失变频器优于调节阀。因此在风机和泵类的恒流量控制场合,变频器是可以代替调节阀和风门挡板的看以下实例。

在锅炉的鼓、引风机上使用变频调速,可把原来鼓、引风机人口的风门挡板取代了。

锅炉的自动给水,常使用调节阀来控制给水量,并都有备用水泵应急。对于这样的单台锅炉,锅炉给水泵采用变频器调速,用变频器来代替原有的给水调节阀是可行的。

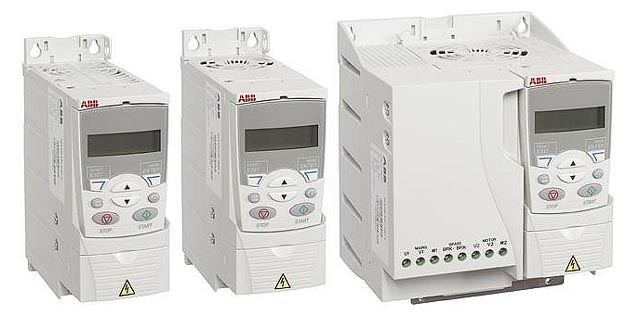

ABB变频器
                                                                                     ABB变频器

变频器对于水泵的驱动方式有:一拖一,或者一拖二。在实际应用中,如果用气量不大时,水泵可能大多在20Hz状态下运行,这时能保证供水吗?答案是可以的。昌晖仪表在实施10t/h-75t/h锅炉变频器代替调节阀的改造中,一开始为了安全曾将给水泵变频器的下限频率设为10Hz,水位投自控运行后发现,在用气负荷较小的时候,控制器虽然已经没有输出了,但是水泵由于有10Hz的频率,仍在慢慢转动向锅炉供水,严重时可使锅炉汽包水位达到100%以上。后来将下限频率设定为0Hz,使用多年来未出现供不上水的情况,还保证了水位稳定在给定值附近。实际上口径DN50-DN80mm的电动调节阀,全行程时间在16-25s之间,而水泵变频器的加减速时间的设定均可以小于上述时间,因此不用担心供不上水的问题。但对于变频器加减速时间的设定,在保证供水的前提下,尽量设定长一点对工艺管道有利,因为这可以克服水泵加速过快时的“水锤效应”和减速过快时的“空化现象”。
