变频器整流电路的测量和故障判断方法

2024/4/18 14:54:21 人评论 次浏览 分类:变频器  文章地址://www.e-cumulus.com/tech/5509.html

开头先简单谈一下变频器整流电路的检测,就以三相不可控整流电路简单谈一下。

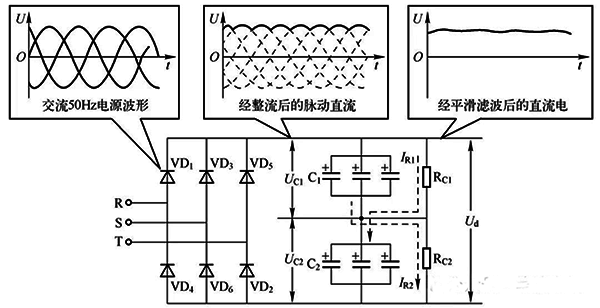

变频器整流电路

三相电源进来,分别为R、S、T,上桥共阴,引出P1,下桥共阳,引出N。指针式万用表一块,拨至电阻“1k”档,红表笔(电源-)接P1,黑表笔(电源+)分别接R、S、T,测量上桥三个二极管正向电阻,测量结果应趋近于0,后调换表笔,测量二极管反向电阻,反向电阻应趋于无穷。用同样的方法测量下桥臂的正向电阻和反向电阻,正向电阻应趋于0,反向电阻应趋于无穷。


用上述办法可在不拆机的情况下粗略判断整流电路的好坏,若正、反相电阻都非常大,则说明对应的二极管断路。若正、反相电阻都趋于0,或阻值很小,则说明对应二极管短路。若测得正向电阻偏大,反向电阻偏小,则说明对应二极管性能下降,需要更换。


以上办法是在变频器上电前的粗略测量,作为变频器上电的依据,因为,变频器一经上电,整流电路便开始工作,若遇上二极管短路的情况,可是要“听响”的!尽管前面有快熔。


以上测量的依据是二极管的单向性,若遇到半控整流(上桥为晶闸管,下桥为二极管),或全控整流(上、下半桥均为晶闸管),上面的测量方法就不准了,不但要测量晶闸管的正、反电阻,还要判断晶闸管可否正常触发。

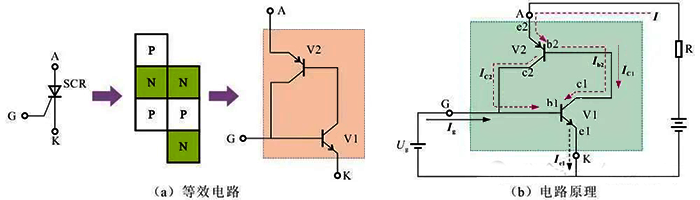

正常的晶闸管除了门极(G)、阴(K)极之间的正向电阻小、反向电阻大外,其他各极之间的正、反向电阻均接趋于无穷。根据这一原则,可将万用表调至“1kΩ”挡,测量晶闸管任意两电极之间的正、反向电阻,若出现两次或两次以上小电阻值,说明晶闸管内部有短路,若晶闸管G、K级之间的正、反向电阻均为无穷大,说明晶闸管触发开路,若测量时只出现一次小阻值,也不能确定晶闸管一定正常,比如G、K极之间正常,A、K极开路,所以,还要进一步测量晶闸管的触发能力。

半控整流电路

将万用表调至“1Ω”挡,测量晶闸管A、K极之间的正向电阻,正常应接近无穷,然后用一根导线短接A、G极,为G极提供触发电压,若晶闸管良好,A、K极之间应导通,再将导线移开,晶闸管还处于导通状态。


若短接A、G极前后,A、K极之间电阻变化不大,说明晶闸管失去了触发能力,若移开导线后,晶闸管A、K极之间的电阻值变大,则说明晶闸管开路。

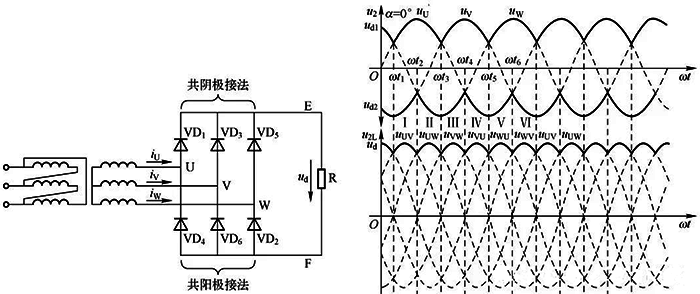

若整流电路无异常,三相电源进来,输出端在每个周期内会出现六个波头(可用示波器观察)。若观察少了两个波头,则说明有一个桥臂发生了断路。在此种情况下,母线电压会降低(正常幅值为537V,平均值为513V),带载能力下降,且带载情况下,母线电压会出现波动,一次电流不平衡,三相相差较大。



若波形少了四个波头,则说明有两个桥臂出现了断路,或是出现了缺一相电。缺一相电,相当于该相上的两个管件都出现了断路,应检查三相电源是否正常。


变频器整流部分非常容易坏,引起它坏的原因也有好多,但正确判断、测量还是很有必要的。
