调节阀在小开度工作时存在的问题及对策

2024/4/11 12:12:21 人评论 次浏览 分类:控制阀  文章地址://www.e-cumulus.com/tech/5480.html

1、为什么调节阀不能在小开度下工作?
调节阀在小开度工作时存在着急剧的流阻、流速、压力等变化,会带来如下问题:
①节流间隙最小,流速最大,冲刷最厉害,严重影响阀的使用寿命;
②急剧的流速、压力变化,超过阀的刚度时,阀稳定性,甚至产生严重振荡;
③对于流闭状态下工作的阀,会产生跳跃关闭或跳跃启动现象,调节型阀在这个开度内无法进行调节;
④开度小,阀芯密封面离节流口近,有损于阀芯密封面;
⑤有些阀不适于小开度工作,如果蝶阀,小开度时不平衡力矩大,会产生跳开跳关现象,再如双座阀,两个阀芯一个处于流开,一个处于流闭,小开度时稳定性差,易产生振荡。

综上所述,为了提高阀的使用寿命、稳定性、正常调节等工作性,调节阀应避免在小开度工作,通常应大于10%~15%。但对高压阀、双座阀、蝶阀、处于流闭状态的调节阀来说,应大于20%(线性阀)~30%(对数阀)。

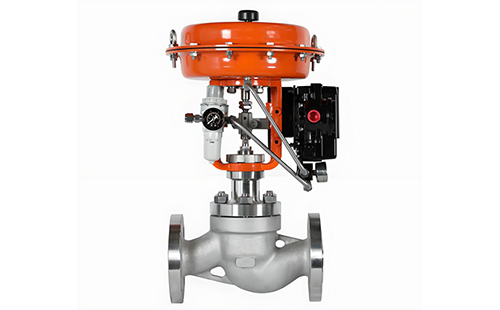

调节阀

2、当阀选大了或工艺条件变化时,调节阀经常在小开度下工作,此时如何加以解决?

①降低阀上压差ΔP。由方程式Q=C√ΔP/P可知,当ΔP减小时,Q也减小,为了保持通过调节阀的流量不变,就要增大阀的开度,这样可避免阀在小开度下工作。具体方法如下:
a、在阀后加限流孔板消耗一部分压降;
b、关闭管路上串联的手动阀,至调节阀获得较大理想的工作开度为止。

这两种办法都是增大管路上的压降,以减小阀上压降,因为系统总压降ΔP系统=阀上压降ΔP阀+管路压降ΔP管路。由于ΔP系统不变,当ΔP管路增大时,ΔP阀必然减小。


②缩小口径由Q=C√ΔP/P可知,C值减小,Q也减小,为保持通过阀的流量不变,就必然要加大开度,这样也可避免阀在小开度工作。C值与阀的口径DN、阀座直径dN有关。减小C值的办法是:

a、换一台小档口径的阀,如将DN32换成DN25;
b、阀体不变,换小档DN的阀芯阀座,如将DN10换成DN8。
