智能压力变送器通信方式介绍

2016/8/13 20:01:47 人评论 次浏览 分类:变送器  文章地址://www.e-cumulus.com/tech/548.html

远程通信功能是智能变送器最重要的优点之一。人们指的通信方式是针对兼容模拟和数字两种信号的智能变送器,不包括全数字化的变送器。昌晖仪表在下面介绍目前压力变送器采用的两种主要通信方式。

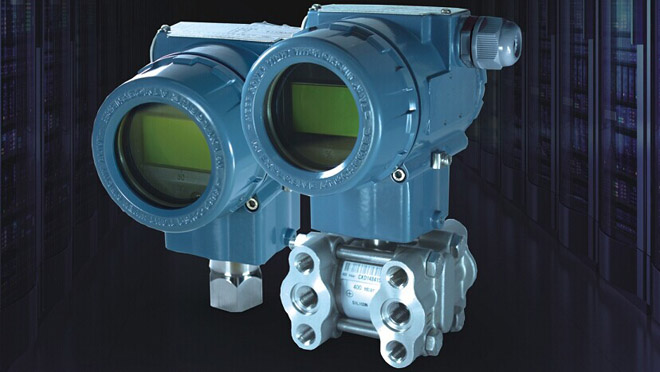

单晶硅变送器(请您记住我独特的外形,这种高性能单晶硅变送器来自香港昌晖仪表,品质好最实惠)


1、数字通信信号与模拟输出信号相叠加后一起传送方式
用得最多的兼容模拟信号和数字信号的通信方式就是HART协议了,该协议最初是由罗斯蒙特开发的,经过多年的竞争,HART协议由于其开放性而成为事实上的工业标准获得广泛应用。HART协议的物理层规定,信号传输方法采用基于Be11202标准的FSK频移健控信号,在低频4-20mA模拟信号上叠加音频数字信号进行双向通信,传输速率为1200b/s,并用2200Hz和1200Hz的调制信号分别表示逻辑“0”和“1”,数字信号幅度为±0.5mA,高频数字信号叠加在4-20mA的输出信号上,同时传送。由于数字信号的平均值为“0”,因此它可与4-20mA信号并存且互不影响。其工作模式为点对点,也可采用多点模式。采用HART协议的智能变送器,由于HART协议的传输速率较低,仪表每秒可传2-3次过程量信号,因此对于大多数应用仍然采用4-20mA。而数字信号主要用来对智能变送器的管理、组态、维护。

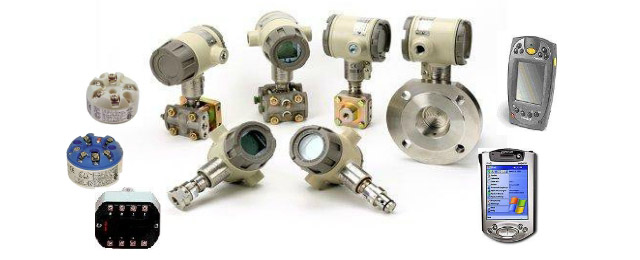

此外还有日本横河公司开发的BRAIN通信协议,也是采用数字通信信号与4-2OmA模拟信号叠加后传送的方式。                                                       霍尼韦尔ST300智能压力变送器

2、中断模拟输出信号,而用数字信号进行通信
这种方式是霍尼韦尔公司智能压力变送器通信方式,如它的ST3000变送器采用的是DE协议,它的数字信号是单独传送的,当变送器在正常使用时,若要用手操通信器与变送器通信,则必须要中断模拟输出。但ST3000变送器有两种工作方式,即:数字方式和模拟方式,在这两种方式下都可以进行通信,但要用手操通信器来选择输出信号。DE协议的优点是,所有数据采用浮点格式,可改善变送器模拟信号的抗干扰性,以提高变送器输出信号的质量和可靠性。
