热电偶简易焊接方法介绍

2016/8/10 14:25:36 人评论 次浏览 分类:温度测量  文章地址://www.e-cumulus.com/tech/517.html

贵金属热电偶很贵,坏了就更换是很浪费的,生产急需而一时又没有备件更换时,怎么办?现介绍一种热电偶简易焊接方法。

焊接热电偶需要准备的设备和材料有:自耦式单相调压变压器一台、万用表、2.5mm2的塑料铜芯电线一截、鳄鱼夹、墨镜、硼砂少许和废旧的一号干电池一节。

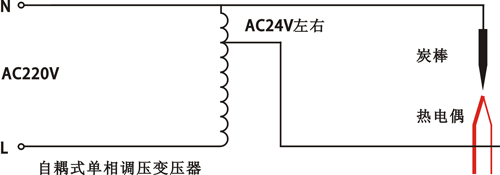

热电偶简易焊接示意图
具体接线方法如图所示。把一号电池的炭棒拆出来,把一头磨尖,用塑料铜芯线在炭棒上绕两圈后用钢丝钳拧紧,然后接至调压器低压输出端,调压器另一端接待焊的热电偶,通电之前认准调压器的火线(L)、零线(N),操作时要坐在木椅子上并双脚离地,以保证安全。

用炭棒尖头和双绞的热电偶相触,利用尖端放电的电弧把双绞的热电偶两极焊接,焊时戴墨镜保护眼睛。焊接过程也就三五秒,焊完后观察焊点是否牢固,是否圆滑、有无夹渣,认为满意时用自来水清洗一下焊点。才开始学焊接可能掌握不好,会出现焊点不圆滑,或烧断热电偶电极的情况,如果焊点不圆滑有夹渣说明电压低了,如果易烧断热电偶电极说明电压高了,可改变电压再试试。初次学焊接要多操作几次,如果有废旧的热电偶多试焊几次,就能掌握技巧,就会焊接得很好了。

焊接的电流要合适,这是很重要的,热电偶丝材质、直径不同,熔点也不相同,体现在调压器上就是输出电压不同,根据经验表的数据可做参考。

热电偶偶丝直径与焊接电压关系

热电偶偶丝直径 mm

Φ0.3

Φ0.5

Φ0.7

Φ1.0

调压器输出电压  V

18-20

19-22

22-26

30-35

调压器输出电压上限适用于铂铑10-铂热电偶,电压下限适用于镍铬-镍硅热电偶。

热电偶双绞时不要绞得太多,绞两绞就行了,焊接时碳板尖头对热电偶成垂直状态,焊前在热电偶端放点硼砂,这样焊点易成形并圆滑。焊接时炭棒和偶丝尽可能少接触以避免渗碳。


采用此方法笔者曾焊过烧断的铂铑10-铂热电偶和制作合成塔的多点镍铬-镍硅热电偶,校验后都合格,能正常使用。对于烧断的铂铑10-铂热电偶建议倒过来,及焊接原来的冷端。
