显示仪表热电偶断线检出电路原理

2020/6/21 14:12:16 人评论 次浏览 分类:二次仪表  文章地址://www.e-cumulus.com/tech/516.html

热电偶断线检出是数显表基本功能,云南昌晖仪表制造有限公司介绍显示仪表热电偶断线检出的工作原理和电路图,方便使用者正确应用该功能。

热电偶在使用中如果发生烧断或其连接线断路故障时,其输入显示仪表的热电势值将为0mV,这时显示仪表的显示和控制就会出现错误的指示和动作,为了避免以上问题的出现,可用热电偶断线检出电路来监视。

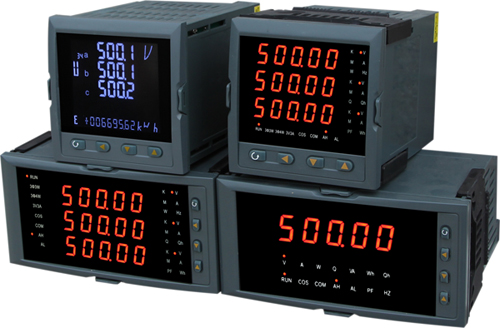

昌晖数显表
1、热电偶断线检出的工作原理

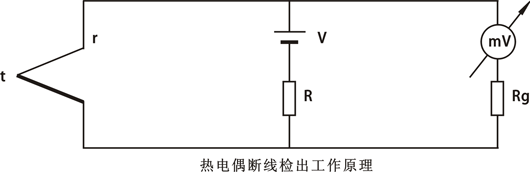

热电偶断线检出是利用热电偶断线后电阻会变为无穷大这一特点。如下图所示电路中,假设热电偶t与补偿导线的总电阻为r,显示仪表的内阻为Rg,断偶检出电路是由电压源V和电阻R串联后,再与热电偶相并联组成的。当热电偶工作时,电压源V在t上所产生的电压EV0压为

热电偶断线检出工作原理

热电偶正常时EV0对仪表示值影响很小,而且这一误差还可通过调校将其抵消掉。当热电偶t断开时,其输入给显示仪表的电压EV1由于显示仪表内阻Rg比热电偶加补偿导线的总电阻r大多了,这时EV1就很大,将使显示仪表指示最大或溢出。

2、显示仪表热电偶断线检出电路

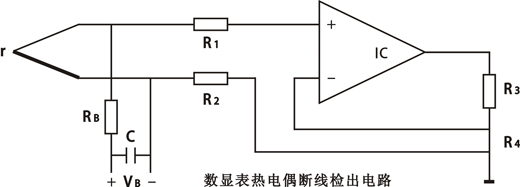

显示仪表热电偶断线检出电路如下图所示。它是利用高电阻RB向正常信号的输入端加了一个正偏压,正常时热电偶与补偿导线的总电阻r是很小的,使得RB不起作用。如果热电偶或连接导线一旦断线,这是r将大于RB,其结果是C两端的电压就会大大上升,导致A/D转换器数据的溢出,而使显示仪表报警或保护动作。
数显表热电偶断线检出电路

YR-GF系列智能显示控制仪(万能输入,0.2%精度,24个月质保)也使用了类似的电路做传感器检查,因为传感器大多数的故障时信号线断线,其检查时根据A/D转换值所对应的是正常量程溢出量程来判断的。
