图解压力、流量取样点位置

2023/6/5 8:47:03 人评论 次浏览 分类:流量测量  文章地址://www.e-cumulus.com/tech/4942.html

压力变送器测量管道内气体和液体的压力或流量,对压力取样点(取压口)的位置是有要求的,昌晖仪表根据DL 5190.4-2019规范内容以图文方式介绍压力、流量取样点位置。

压力、流量取样点位置

压力、流量取样点位置

DL 5190.4-2019《电力建设施工技术规范第4部分:热工仪表及控制装置》原文:

4.3.2水平或倾斜管道上压力测点的安装方位,应符合下列规定:

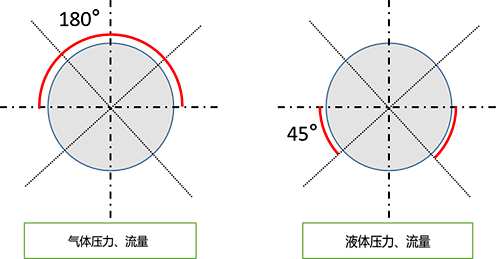

1.测量气体压力时,测点应安装在管道的上半部。
2.测量液体压力时,测点应安装在与管道水平中心线以下呈0-45°夹角的范围内。
3.测量蒸汽压力时,测点应安装在管道的上半部或与管道水平中心线以下呈0-45°夹角的范围内。

4.4.12在水平或倾斜管道上安装的节流装置,当流体为气体或液体时,取压口的方位应符合本规范第4.3.2条中第1款和第2款的规定。


4.4.13在水平或倾斜蒸汽管道上安装的节流装置,其取压口的方位应在管道的上半部与水平中心线呈45°夹角的范围内。
