横河DCS的输出限位功能和上下限限制扩大功能介绍

2023/6/4 18:45:39 人评论 次浏览 分类:DCS  文章地址://www.e-cumulus.com/tech/4940.html

横河DCS的输出限位功能可以将自动运行时的操作输出值(MV)限定在特定的范围内,在手动时可以超出限定范围操作,但需要再次确认,在输出超过特定范围时,为了避免手动运行转为自动时发生输出值突变,这时候需要用上作为输出限位附加功能的上下限限制扩大功能。

输出限制可以将操作输出值(MV)限制在操作输出上限(MH)和下限(ML)的范围内,只在连续控制块自动状态下执行,当超过上下限时,激活输出上限报警或输出下限报警;上下限的设定值是MV刻度范围内的工业单位数值,默认分别为MV刻度的上下限。


在连续控制块在手动模式时,如果MV超过上下限时会提醒用户再次确认,这是进行了确认操作,就可以将MV设定为超过上下限设定的值,这时候如果连续控制块改为自动运行,会将MV强制变为MH或ML,MV会发生突变。


所谓的上下限限制扩大功能就是为了防止出现这种输出突变而暂时将MH和ML的范围扩大的功能;在手动时,当MV>MH时,将与MV相同的值作为暂时扩大的输出上限设定值使用,当MV<ML时同样暂时设定输出下限值;这样,当控制块由手动向自动切换时,输出值不会发生突变。

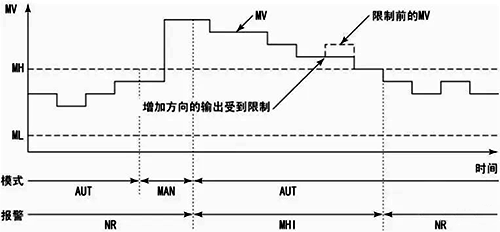

以超过MV>MH为例,如下图所示:



操作输出值变为操作输出上下限设定值范围内的值的话,就会恢复到输出限制器的正常动作。


输出变化率限制:为了避免输出值得突变,按照输出变化率限制的设置对前一次输出值和本次输出值之间的变化量加以限制,也就是将平均1个扫描周期的输出值的变化量限制在容许变化量以内。

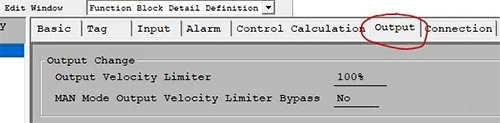

Output Velocity Limiter:可以设置从0到MV刻度量程范围内的工业单位数据或%值,默认是100%。


MAN Mode Output Velocity Limiter Bypass:可以选择Yes或No,默认是No。
