怎样看懂仪表和电气设备的IP防护等级

2023/6/4 2:27:22 人评论 次浏览 分类:调试维修  文章地址://www.e-cumulus.com/tech/4937.html

针对各种环境因素,电气设备外壳和仪表在生产制造过程中进行了防护设计,GB4208-2017等同采用IEC60529: 2013《外壳防护等级(IP代码)》,对仪表和电气设备外壳提供的IP防护等级的分级系统做了规定。

IP防护等级

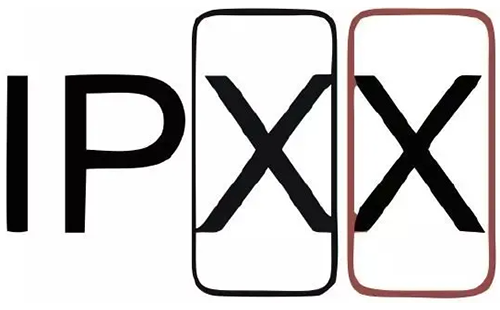

1、IP防护等级代码的配置如下所示。


①②③④⑤


①代码

[IP]:国际防护

②防尘等级(第一位特征数字)

[0]:无防护
[1]:防止直径≥50mm的固体异物进入
[2]:防止直径≥12.5mm的固体异物进入
[3]:防止直径≥2.5mm的固体异物进入
[4]:防止直径≥1.00mm的固体异物进入
[5]:防尘
[6]:尘密

③防水等级(第二位特征数字)

[0]:无防护
[1]:防止垂直方向滴水
[2]:15°防滴水
[3]:防淋水
[4]:防溅水
[5]:防喷水
[6]:防强烈喷水
[7]:防短时间浸水影响
[8]:防持续潜水影响

④防止接近危险部件

[A]:手背
[B]:手指
[C]:工具
[D]:金属线

⑤专门补充的信息

[H]:高压设备
[M]:做防水试验时试样运行
[S]:做防水试验时试样静止
[W]:气候条件

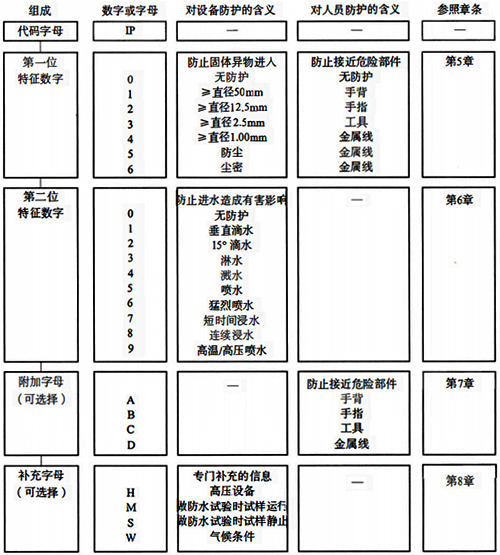

2、IP防护等级代码各要素的简要说明见下表:

IP防护等级代码各要素的简要说明
