间歇过程控制的主要控制功能和选型原则

2023/5/21 3:43:53 人评论 次浏览 分类:过程控制  文章地址://www.e-cumulus.com/tech/4892.html

间歇过程控制是根据半连续、半间歇、全间歇生产过程的控制模型及流程特点要求,采用合适结构的控制系统,来完成生产中工艺参数的监控与操作。

间歇过程的控制特点

时变性和非线性,物料及操作参数随时间动态变化,生产过程具有较强的非线性;过程的不可逆性,生产过程的不可逆、产品质量特性与历史操作相关联以及间歇过程的顺序时段有效性;重复性,间歇过程特有的重复运行特性为生产过程的批次优化控制提供基础;慢速过程,过程的主要时间常数相对较大,处理过程信息及进行较为复杂的计算有足够时间,有利于实现最优化控制。

间歇生产过程控制系统的主要控制功能

顺序控制功能、离散控制功能、逻辑控制功能、调节控制功能。

间歇过程的顺序逻辑主要表达方式

信息流图,主要由决策点、过程操作、输入输出结构以及生产顺序的符号构成;顺序功能图,是对顺序控制系统的过程、功能、特性采用一种图形符号和文字叙述结合来描述的方法;梯形逻辑图,是逻辑函数的图形化表达方式,采用两条垂直母线和多条母线间的不同路径的标有输入和输出接点的水平线组成的梯级结构,每个梯级可由多个支路组成,最右侧的元素必须是输出接点;二进制逻辑图,是采用“0”“1”逻辑状态的元件图形符号来描述逻辑关系、顺序控制等的一种图形化表达方式。

间歇过程的选型原则

实用简单,尽可能采用简单的控制系统结构;安全可靠性,选择被实践证实有效的、可靠性高的控制系统结构;经济性,在满足工艺控制要求的前提下的价格较低的控制系统;先进性,具有一定的先进性和可扩展性。

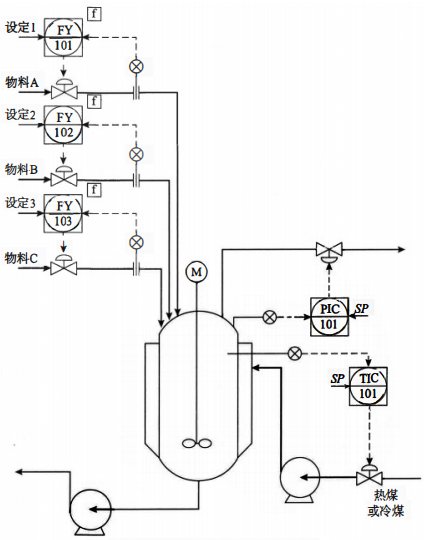

间歇过程控制示例如下图所示。

间歇过程控制是根据半连续、半间歇、全间歇生产过程的控制模型及流程特点要求,采用合适结构的控制系统,来完成生产中工艺参数的监控与操作
