流量仪表定义、分类和流量仪表选型

2023/5/15 0:49:01 人评论 次浏览 分类:流量测量  文章地址://www.e-cumulus.com/tech/4870.html

流量仪表广泛应用于石化、化工、冶金、电力等行业中各种介质的瞬时流量检测中,流量仪表还可累积流量,在能源计量和贸易结算方面也是必不可少的工具。

1、流量仪表定义

流量仪表是用来测量封闭管道或敞开流道中的液体、气体、蒸汽或均匀的多相流以及固体粉状或块状等流体流量的自动化仪表,又称流量计。单位时间内流过管道某一截面的流体数值的大小,被称为瞬时流量。

2、流量仪表分类

结合工程设计的需求在流量仪表选用时按测量体积流量和质量流量进行分类:
①体积流量测量仪表。流量计的输出信号与管道中流体的平均流速和管道截面积有一定关系,反映了流体的真实体积流量。用这些流量计测量流体的质量流量时必须配以密度变送器,然后求得质量流量。在测量气体、蒸汽介质的质量流量时通常广泛采用温压补偿的方式。
②质量流量测量仪表。流量计的输出信号直接对应的是质量流量。

3、流量仪表的选型

随着电子技术的迅猛发展,流量检测技术发生了日新月异的变化。为了满足生产装置“安稳长满优”的需求,流量测量技术在降低压损、提高量程比和测量精度、抗干扰等方面都有了显著的进步,流量仪表的种类日益增多。在选择流量仪表时应根据被测介质的脏污程度、腐蚀性、磨蚀、高温高压等特性,结合双向流、直管段要求、振动场合等安装条件的限制;防爆、防腐、抗电磁干扰,极端温、湿度等特殊环境要求;综合考虑精度、量程比、可靠性、重复性、压损等仪表性能。各类流量测量仪表一览表参见表1。当然投资概算也是仪表选型过程中需要重点考虑的因素之一。

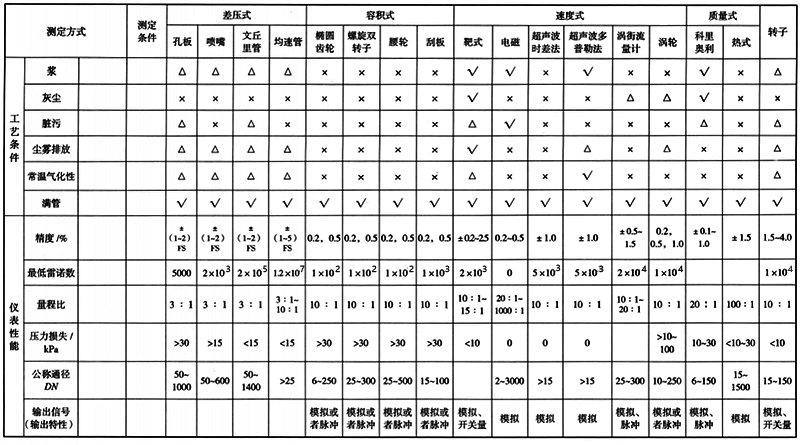

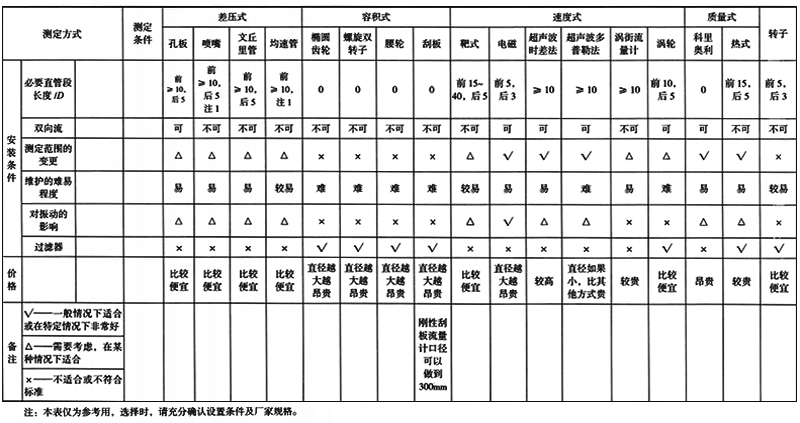

表1 各类流量测量仪表一览表
各类流量测量仪表一览表1

各类流量测量仪表一览表2

各类流量测量仪表一览表3
