桥架安装注意事项

2018/1/16 0:27:45人评论次浏览分类:调试维修 文章地址://www.e-cumulus.com/tech/479.html

电缆桥架示意图

电缆桥架在工业现场和建筑安装中经常会使用到,主要有槽式桥架、镀锌桥架、梯级桥架、不锈钢桥架、玻璃钢桥架等,适用于敷设计算机电缆、通信电缆、仪表电缆、动力电缆和各种控制电缆。

昌晖仪表总结了以下桥架安装注意事项供广大施工人员借鉴:
1、在现场组对桥架时,要注意两节桥架成一条直线。在厂房内安装电缆桥架要注意标高和天花板的距离,要有足够的操作空间。
2、桥架直角拐弯时,器最小的弯曲半径要大于或等于槽板内最粗电缆外径的10倍,否则,这条最粗的电缆就不能很好处理。电缆桥架直角弯头是设计选定的,要求安装人员在图纸会审时,考虑所选弯头桥架的弯曲半径是否足够大,否则要加宽桥架的宽度(由此可见,桥架选择并不单单是电缆多少,还要考虑电缆粗细)。
3、桥架开孔不能采用气焊,要用机械开孔方法。现在有专用电动或液动开孔器。桥架放上穿线管后,要用合适的格兰头或锁紧螺母固定穿线管。
4、桥架内的排水孔要保持畅通。
5、当电缆桥架直线距离超过50m时,要有热膨胀措施。
6、桥架按设计通常安装在管廊上或工艺管道的管架上。桥架的安装位置应该在工艺管道的上方或侧面,不能安装在工艺管道的下方。

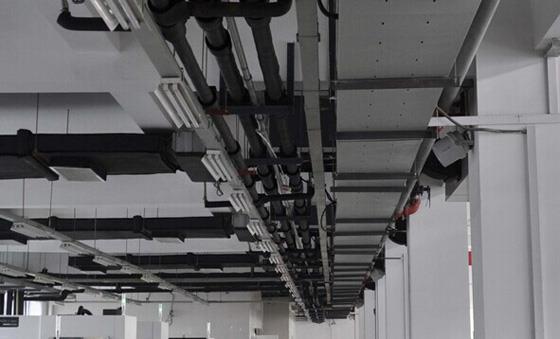

桥架不能按照在管道下方
7、仪表电缆桥架的支撑距离:XQJ型电缆桥架在装置上的支撑间距要小于允许最大负荷的支撑跨距。
8、桥架宽度:从电缆数量上考虑,要求选择的桥架宽度有一定余量,以便于今后增加电缆时用。从最粗电缆的直角转弯上考虑,所选桥架的弯曲半径要大于最大电缆外径的10倍。
9、桥架内动力电缆和仪表电缆隔开敷设:在某一区间,动力电缆和仪表控制电缆数量相对于桥架容量都较小时,可放在同一桥架内,但必须隔开。
10、桥架内电缆固定:要求水平走向电缆每隔2m固定一次,垂直走向电缆每隔1.5m固定一次。

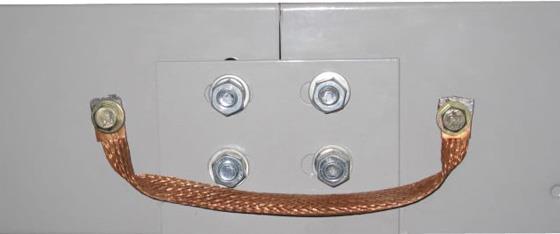

11、金属桥架接地:仪表用金属电缆桥架要可靠接地。常距离的电缆桥架每隔30-50m接地一次。仪表用金属电缆桥架要可靠接地
