智能温度变送器精度计算方法

2023/4/4 0:20:35 人评论 次浏览 分类:变送器  文章地址://www.e-cumulus.com/tech/4740.html

目前市面上普遍提到智能温度变送器精度时都是以0.1%、0.2%、05%或1%等百分数给出的,乘以对应的量程就是实际的数字精度。实际上这是不规范的,也会给用户造成很大的困惑,部分用户地都是在“稀里糊涂”的用。昌晖仪表在本文只讨论智能温度变送器(带处理器的)精度。

智能温度送器精度实际上是取决于模数转换(ADC)和数模转换(DAC)。智能温度送器先通过ADC将温度传感器模拟量转换成可运算的数字量进行处理,再通过DAC输出4-20rmA或0-10V的模拟量。


模数转换(ADC)和数模转换(DAC)有各自的误差和温漂指标。


例:智能温度送器为Pt100输入时,ADC精度为0.1℃,DAC输出为4-20mA,DAC精度为0.05%。

①当量程设置为200℃时,智能温度送器总的精度为0.1/200×100%+0.05%=0.1%
②当量程设置为100℃时,智能温度送器总的精度为0.1/100×100%+0.05%=0.15%

可见,一个智能温度送器总的百分数精度是随着量程变化而变化的,且量程越小,精度会相应下降,这也是为什么一些厂家会给出智能温度送器允许的最小量程,目的就是为了保证符合给出的精度指标。


部分用户还都对智能温度变送器精度指标理解不是很透彻,针对这一情况,昌晖仪表希望通过“智能温度变送器精度计算方法”这篇文章的阐述能帮助到广大用户,能使广大朋友在实际需求和使用时能够得到准确的数据指标。

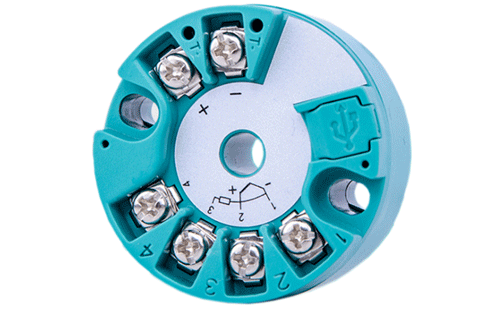

智能温度变送器

智能温度变送器精度计算方法

1、模拟量输出型智能温度变送器精度计算方法
智能温度变送器输入兼容热电偶、热电阻等信号,模拟量4-20mA输出:

①模拟量输出型智能温度变送器总的百分数精度=模数转换精度/量程×100%+数模转换精度
②模拟量输出型智能温度变送器总的数字精度=总的百分数精度×量程=模数转换精度+数模转换精度×量程

模拟量输出型智能温度变送器精度计算举例:

例:智能温度变送器输入Pt100,量程0-200℃,输出为4-20mA,智能温度变送器模数转换精度0.05℃,数模转换精度0.02%
①智能温度变送器总的百分数精度=0.05/(200-0)×100%+0.02%=0.045%
②智能温度变送器总的数字精度=0.045%×(200-0)=0.09℃或智能温度变送器总的数字精度=0.05+0.02%×200=0.09℃

2、总线型智能温度变送器精度计算方法
智能温度变送器为总线输出型,如输出为RS485、RS232、HART、FF等:

①总线型智能温度变送器总的百分数精度=模数转换精度/量程×100%
②总线型智能温度变送器总的数字精度=模数转换精度

可见,通过总线输出型是可以直接得到模数转换精度的,无需叠加数模转换精度,因此如果要实现高精度测量,最好选用总线型智能温度变送器。


总线型智能温度变送器精度计算举例
智能温度变送器输入Pt100,量程0-200℃,输出为RS485,智能温度变送器模数转换精度0.05℃

①总线型智能温度变送器总的百分数精度=0.05/(200-0)×100%=0.025%
②总线型智能温度变送器总的数字精度=0.05℃
