富士变频器进水故障维修实例

2016/8/8 16:42:09 人评论 次浏览 分类:变频器  文章地址://www.e-cumulus.com/tech/468.html

昌晖仪表近期接修的一台富士55KW变频器在停机模式下被水淹导致故障,客户在发现变频器被水淹后没有启动变频器就直接送到昌晖仪表制造有限公司进行维修检测。客户送修的变频器半月前被洪水淹没,因不排除水里有腐蚀性物质存在,昌晖仪表接修后必须对变频器进行彻底清洗。

昌晖工程师使用洗板水对富士变频器电路板、IGBT、整流等所有部件进行了彻底清洗。但是IGBT内部是密封的,无法进行彻底清洗,只能烘干后进行测试,理论上讲变频器在不送电的情况下被水淹应该不会造成严重损坏,基于这个思想,工程在进行了简单的静态测试后就上电进行测试,当然这种所谓的测试是采取了保护措施的,以免真有故障存在时导致炸机。在静态确认IGBT时没有发现异常,说明IGBT没有存在明显的短路故障,因此工程师将IGBT装入变频器进行整机上电测试。

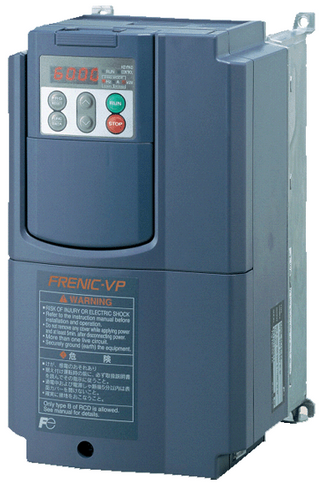

变频器
但是变频器在上电后立即显示过流,其实此时变频器未启动,且未接外部电机,测试变频器母线电压也正常,难道变频器IGBT故障?昌晖工程师将IGBT全部断开再次上电测试,然而故障依旧,变频器上电就报过流。说明此故障并非运行导致,而是变频器检测电路存在故障导致,最典型的应该是变频器的过流检测电路,即霍尔电路后的信号处理通路。按照这个思路,工程师重点检查变频器的电流检测电路,幸运的是很快就发现损坏的部位,未知的原因,这个电流运放电路已经失去线性放大功能,确实已经损坏。工程师将损坏的所有器件更换后再次上电测试,因为在测试时已经将IGBT模块拆下,上电后变频器没有报过留故障,说明故障排除。工程师将IGBT装回变频器进行整机上电测试,变频器上电正常,但是在运行时变频器立即显示严重的过流现象,保护电路立即动作,说明主回路存在严重的短路现象,IGBT短路!为了验证是哪一路IGBT故障,工程师将IGBT分别断开进行测试,终于找到U相下臂IGBT无法进行正常关闭,从而导致母线短路,将损坏的IGBT更换后再次测试正常。

此例说明,即使在断电情况下变频器进水也可能导致严重的损坏,所以像变频器这样的电子设备平时保养非常重要,一旦发生进水故障切不可自行上电测试,一定要经过正规、有资质的维修工程师或单位检查测试后才能上电,以免发生安全事故。
