室外路灯采用TN-S系统还是TT系统?

2023/2/24 23:30:58 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/4670.html

关于室外路灯采用TN-S系统还是TT系统?王明全老先生给出他的答案,供大家参考、学习,也为景观照明设计、建设提供借鉴和帮助。

室外路灯采用TN-S系统还是TT系统?王明全老先生答案如下:

①如果配电变压器高压侧系统是中性点直接接地或经低电阻接地,室外路灯可采用TN-S接地系统。
②如果配电变压器高压侧系统为小电流接地系统,且室外路灯未采取总等电位联结措施的,一定要采用 TT接地系统。

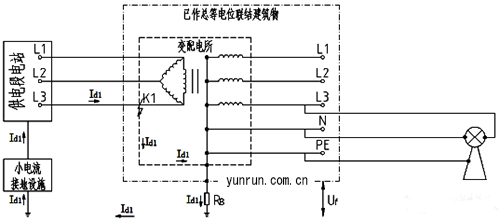

高压为小电流接地、低压为TN-S系统
图1  高压为小电流接地、低压为TN-S系统


如图1所示,高压为小电流接地、低压为TN-S系统。小电流接地系统包括中性点不接地、经消弧线圈接地、高阻抗接地等形式。当变电所高压配电装置发生单相接地短路时(图中K1所示),由于无法构成故障回路,因此单相接地短路电流Id1比较小,远小于运行时的工作电流。不接地相的对地电压会升高,最高为线电压(金属性短路)。但就整个系统而言,相电压和线电压均保持不变,系统还可继续运行。但不接地相对地电压升高会影响到整个系统的绝缘,所以这种情况只能运行一段时间,一般为1-2小时。在此期间需及时排查、消除故障,以免绝缘损坏。


另一方面,通常高压保护接地和变压器中性点功能接地是共用接地装置RB的,故障电流Id1在RB上产生的故障电压Uf,该故障电压经PE线在室内外到处传导,由于室内已作总等电位联结,不会带来危险;而室外路灯电杆一般不设置总等电位联结,该故障电位可能对人带来安全隐患。为解决这个问题,采用TT系统,阻断PE线,切断故障电位传导路径。

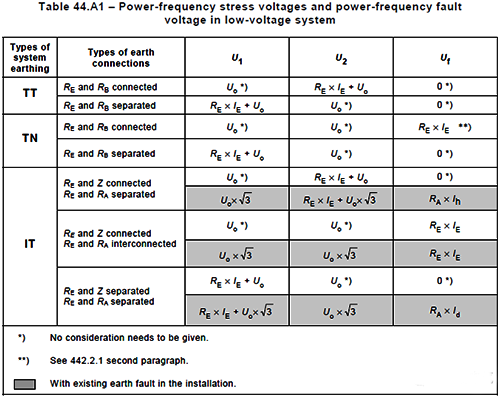

这种做法IEC早有要求,TT系统无论RE与RB是否连接,其Uf均为0。

IEC

采用TT系统,阻断PE线,切断故障电位传导路径
