框架断路器的MCR和HSISC功能

2022/12/26 3:11:24 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/4639.html

断路器是常用的短路保护电器,《电工术语 低压电器》GB/T 2900.18-2008标准定义,断路器是能接通、承载以及分断正常电路条件下的电流,也能在所规定的非正常电路(例如短路)下接通、承载一定时间和分断电流的一种机械开关电器。

框架断路器的Ics、Icu、Icw是三项重要参数,大家比较熟悉,应用有心得体会。但是,框架断路器的MCR和HSISC算是新功能、新技术。下面电力仪表简单介绍断路器的MCR和HSISC功能。

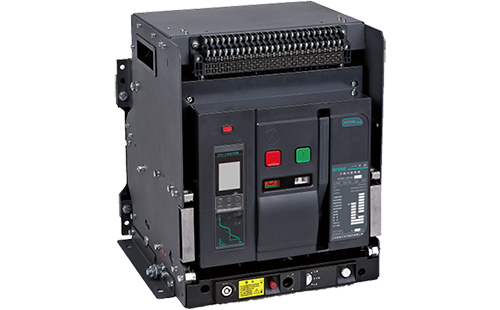

框架断路器

MCR和HSISC的含义和功能

1、接通电流脱扣器(MCR)
在断路器闭合操作时,若接通电流超过预定值时,MCR使断路器无人为延时断开。而当断路器闭合后MCR退出不起作用。MCR是对断路器接通能力的保护,防止断路器在接通时超过极限接通能力而损坏。一般MCR在断路器合闸瞬间100ms内起作用。

2、高设定值瞬动短路保护(HSISC)

当超限故障电流时,HSISC会在10ms内发出跳闸指令,保护断路器免遭超过极限承载能力而损坏。一般HSISC在断路器合闸100ms后起作用。

MCR和HSISC类似于MT/MTZ标配的DIN保护和DINF保护。


3、DIN保护

DIN保护英文全称Instantaneous override protection,在断路器处于合闸状态时有效,当短路电流大于Icw时,以电流的峰值为判据,大于设定阈值,瞬时脱扣。

4、DINF保护

DINF保护全称Instantaneous making overcurrent voltage release,断路器合闸瞬间有效,以电流的峰值为判据,当短路电流大于设定阈值,瞬时脱扣,DINF保护在断路器合闸50ms后,自动解除。

现在有许多国际、及国内知名品牌的断路器具有MCR和HSISC功能,尤其MCR应用较多。现在密切关注断路器这两项功能的使用效果,进一步评估该功能的有效性。
