熔断器与热继电器能不能互换使用?

2022/12/22 20:35:02 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/4634.html

热继电器与熔断器都遵循“安秒”特性,即电流超过额定值越多,动作时间越快。但热继电器与熔断器的保护方式是不同的,热继电器只能作过载保护而不能作短路保护;而熔断器则只能作短路保护而不能作过载保护。热继电器可重复使用,而熔断路在保护线路后,熔芯烧毁,需要更换。

在一个全面保护的系统中,短路保护和过载保护应同时存在。

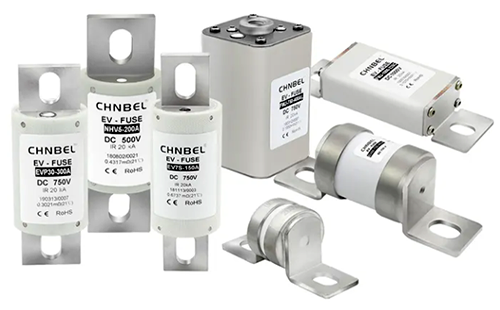

熔断器

1、熔断器

流过的电流超过了熔断器额定电流时,熔断器内部熔芯开始自身发热,当热量超过熔芯熔点时,熔芯熔断,从而断开电路。

熔断器有着明显的“安秒”特性,即随着电流的增大,熔芯熔断的速度也随之加快,当电流虽然超过了熔断器的额定电流,但电流产生的热量始终超不过熔芯的熔点时,再加上熔断器本身热量扩散,熔断器甚至不会熔断。所以,当熔断器长期工作在一定的过载电流范围内,熔断器不会熔断,电路不会断开,有可能会对电缆造成破坏。


大多数熔断器,当工作电流超过额定电流的1.45倍时,熔断时间不超过5分钟,当工作电流超过额定电流2倍时,熔断时间不超过1分钟。通常选用熔断器是遵循熔断电流大于正常工作的1.25倍,也就是说额定电流为10A在电缆,当流过12.5A电流时,熔断路不会熔断。


因此熔断器的短路保护性能优良,过载保护较差。例如:10A的熔体用于12A的电路中,如果用于过载保护,并不会得到较好的保护。


熔断器的额定电流范围很广,可以从2A-630A,额定电压AC500V时,分断为120kA,额定电压AC690V时,分断为50kA。

热继电器

2、热继电器

流过的电流超过了热继电器额定电流时,热继电器内部感温元件开始动作,随着电流增大,感温元件运动幅度也不断增加,当感温元件带动操作机构动作,使动静带电触点分离,从面断开电路。

热继电器最主要的应用场合是电动机过载保护。考虑到电动机启动电流通常是额定正常工作电流的几倍,因此通过发热元件的电流短时间内超过整定电流几倍时,热继电器应不会立即动作。但是当流过热继电器电流超过热继电器额定值不多时,随着时间的推移,热量累加,热继电器也会动作,使电路断开。当过载电流消失,感温元件回复到常温状态,或人为调节感温元件到执行机构的距离,均能使热继电器重复使用。


通常按电动机的额定电流选用热继电器时,IFR=(1.05-1.1)In(IFR:热继电器的额定电流或整定值;In:电动机额定工作电流),例如当电动机的额定电流为55A时,IFR=(1.05-1.1)×55=57.7A~60.5A,查找热继电器选型手册,通常选额定电流为63A的热继电器。


市场上常用的热继电器,如德力西电气CDS13系列,不但在过电流时起保护作用,在欠电流时也有保护作用。CDS13系列电流继电器适用于电流1A-10A,交流50Hz,额定控制电源电压380V及以下的自动控制电路中,当电路中工作电流值高于或低于设定电流值时,均会按预定时间断开电路。
