IFD-UV-111C火焰检测器在钢厂锅炉上的应用

2022/12/20 2:18:01 人评论 次浏览 分类:变送器  文章地址://www.e-cumulus.com/tech/4630.html

IFD-IR(UV)-111C是一款就地带键盘设置和LED显示的新型隔爆型一体化火焰检测器,该产品采用工业级高灵敏度的半导体光电传感器检测火焰信号,工作可靠、响应时间快、性能优越,具有外形美观、体积小、质量轻等特点,可以实现部分火检产品的国产替代。IFD-IR(UV)-111C主要适用于以燃油、高炉气、焦炉气、天然气等为主要燃料,要求具有防爆功能锅炉燃烧器的火焰信号检测现场。

IFD-IR(UV)-111C

IFD-UV-111C优势

◆外壳防爆等级Ex db ⅡC T6 Gb,可应用于各种危险场合;
◆8位数码管及4位发光二极管显示,状态显示清晰明了;
◆本体采用4位触摸键盘能够就地参数设置,方便现场调试。

某钢厂自备电厂内应用

1、场景选型
◆一体化火焰检测器;
◆需要现场调整参数;
◆防爆等级要求不低于EXDIICT4;
◆防护等级要求不低于IP65。

2、工艺配置

每个燃烧器配置一套型号为IFD-UV-111C火焰检测器,其中安装附件包括:火检万向节组件、1”三通、1”对丝、1”隔热接头等配件,同时提供火检探头至就地接线箱(防爆等级EXDIICT4)15米预置电缆,电缆型号:ZR-KVVP12×0.5。

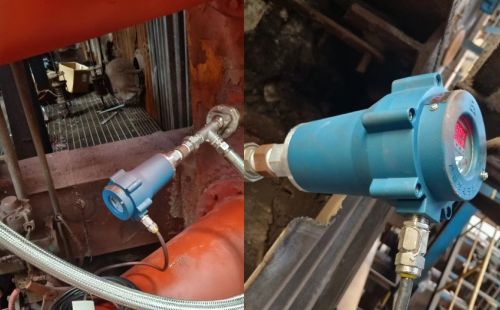

3、现场实际情况



4、安装方案

◆该锅炉燃烧器采用四角切圆配置,每台锅炉配置16个火焰检测器;
◆经过技术工程师的现场勘测,在燃烧器尾部选择了最佳观测位置,该位置能较好的观测到火焰燃烧的稳定燃烧器,有效避免火焰飘动、燃料负荷增减对火焰检测器检测效果的影响。
◆火焰检测器检测火焰燃烧发出的火焰强度和闪烁频率信号,经过火焰检测器的处理后,将对应的4-20mA模拟量信号和火焰有无的开关量信号同时输出到DCS系统,作为燃烧器灭火保护的依据。

使用效果反馈

IFD-UV-111C隔爆型一体化火焰检测器可以很好的满足现场工艺要求,能够直接在表头上进行参数设置和显示,极大地方便了现场人员巡检,工作稳定可靠,没有出现误动作,为锅炉的安全运行提供了有效保证。
