规范中的金属导管应用要求,仪表和电气专业都要懂

2022/12/19 0:46:15 人评论 次浏览 分类:调试维修  文章地址://www.e-cumulus.com/tech/4628.html

仪表工程和电气工程是离不开金属导管。顾名思义,金属导管是由金属材料制成的导管,俗称"穿线管",仪表或气工程常用的金属导管类型有三类,昌晖仪表在本文对规范中金属导管应用要求做个知识汇总,供大家参考学习。

仪表工程和电气工程常用的金属导管

1、镀锌钢管
①热镀锌钢管:镀锌层厚而均匀,附着力强,寿命长。
②电镀锌钢管:耐腐蚀能力强,成本低,表面不太光滑。

2、焊接钢管

用钢带经卷曲成型后焊接而成,属于有缝钢管,强度低于无缝钢管。电气中常用的水煤气管属于焊接钢管。

3、可弯曲金属导管

主要材料是热镀锌钢带,分为轻型、中型、重型三类。

《民用建筑电气设计标准》GB51348-2019第8.1.6条为强制性条文,其规定如下:在有可燃物的闷顶和封闭吊顶内明敷的配电线路,应采用金属导管或金属槽盒布线。


考虑到有可燃物的闷顶和封闭吊顶属于封闭空间,其内的配电线路一旦发生火灾,不易被发现,一旦发现火灾则火势较大,不易控制,容易造成火灾蔓延。因此,《民用建筑电气设计标准》该条要求此处应采用金属导管和金属槽盒布线方式。


那么,可弯曲金属导管属于金属导管吗?当然是肯定的,因为《民用建筑电气设计标准》没有规定金属导管的类型(刚性金属导管、可弯曲金属导管);另可弯曲金属导管主要材料是热镀锌钢带,并有相关指标要求,其结构如图1、2所示。

可弯曲金属导管基本型结构

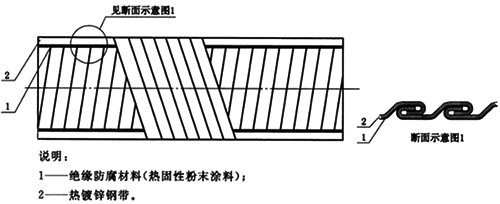

图1  可弯曲金属导基本型结构


可弯曲金属导管防水/无卤防水结构

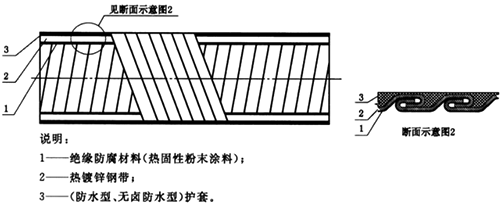

图2  可弯曲金属导防水/无卤防水结构


当然,可弯曲金属导管的镀锌钢带厚度不及普通镀锌钢管,具体如表1所示。

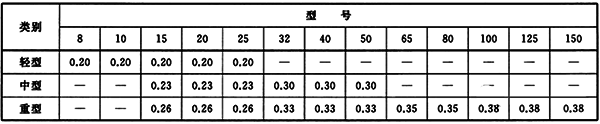

表1  可弯曲金属导管的镀锌钢带厚度

可弯曲金属导管的镀锌钢带厚度

由于《民用建筑电气设计标准》8.1.6条出于防火安全考虑,可选择中型和重型的可弯曲金属导管,如果还不放心,还可选择无卤防水中型、重型的可弯曲金属导管。
产品的具体要求详见JG/T526-2017《建筑电气用可弯曲金属导管》。

这里需要说明,可弯曲金属导管应可靠接地,但不可作为PE导体使用,这是由于其结构及柔性特点所决定的。


《建筑电气与智能化通用规范》GB55024-2022关于“金属导管”共有7条8处,具体如下所示。

6.2.1-1 室内干燥场所的线缆采用金属导管布线时,其壁厚不应小于1.5mm。
6.2.2-2 室内潮湿场所的线缆明敷时,当采用金属导管或电缆桥架时,应采取防潮防腐措施,且其壁厚不应小于2.0mm。
6.2.3-1、2 建筑物底层及地面层以下外墙内的线缆采用导管暗敷布线时,应符合下列规定:
1 采用金属导管布线时,其壁厚不应小于2.0mm;
2 采用可弯曲金属导管暗敷布线时,应选用防水重型的导管;
6.2.5 火灾自动报警系统的电源和联动线路应采用金属导管或金属槽盒保护。
8.2.8 倒装式电流互感器二次绕组的金属导管应接地可靠。
8.7.8-1 同一交流回路的电线应敷设于同一金属电缆槽盒或金属导管内。
8.8.4 接地干线穿过墙体、基础、楼板等处时应采用金属导管保护。

《建筑电气常用数据》19DX101-1给出了具体应用,例如,电线穿低压流体输送用焊接钢管最小管径如表2所示,低压流体输送用焊接钢管就是我们经常说的水煤气管;电线穿可弯曲金属导管最小管径如表3所示。


表2  电线穿低压流体输送用焊接钢管最小管径

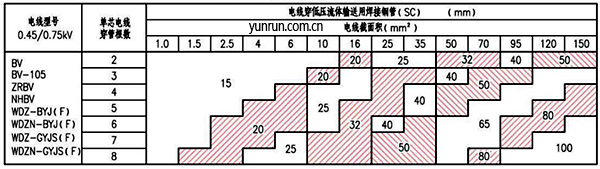

电线穿低压流体输送用焊接钢管最小管径


表3  电线穿可弯曲金属导管最小管径

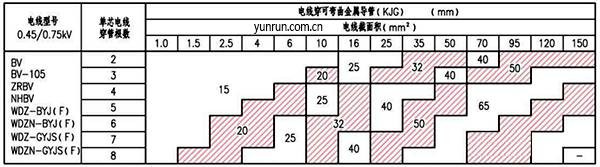

电线穿可弯曲金属导管最小管径
