水处理流程与水处理仪器仪表配置

2022/11/11 4:35:49 人评论 次浏览 分类:技术方案  文章地址://www.e-cumulus.com/tech/462.html

水处理行业通常按照水的去向将水分为给水和排水。给水系统(water supply system)是给水的取水、输水、水质处理和配水等设施以一定的方式组合成的总体。排水系统(sewerage system)是排水的收集、输送、水质处理和排放等设施以一定方式组合成的总体。

中水是指循环再利用的水,是把水质较好的生活污水经过比较简单技术处理后,作为非引用水使用。

水处理系统
根据源水经过净化处理后提供给用户及工业用水,中水利用、工业废水排放等流程,我们把水行业具体流程图展示如下:


净水处理系统

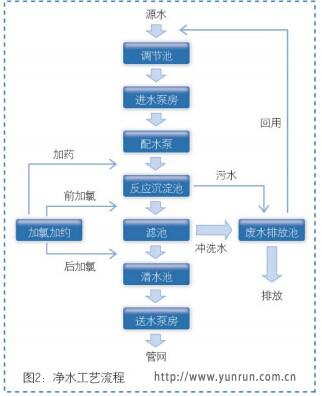

净水处理流程图


表1 净水工艺处理流程

工艺段

设备

功能

进水

进水泵房

将源水引入净水厂进行处理

加药加氯

加药间加氯

提供絮凝用药剂和消毒用氯气

絮凝

絮凝池

源水进入絮凝池后,在池中加入药剂(絮凝剂和助凝剂等),使水中的胶体颗粒和有机物絮凝,或沉淀下来或漂浮在水面,以便下一步处理。一般地下水水质较好,而地表江河湖水中含悬浮微生物较多,根据不同情况选用不同药剂

沉淀

沉淀池

用于去除大部分悬浮微生物和絮体,分为平流式、幅流式和斜板斜管式等。

过滤

滤池

过滤经过沉淀处理的水,使水质达标。滤池分为普通滤池、双阀滤池、气水反冲滤池等多种形式,并配有水、气反冲洗系统。

储存

净水池

存储净水,进一步加氯消毒

送水

送水泵房

将净水送入城市管网



净水工艺上自动化系统的应用
净水中有进水、加药加氯、絮凝沉淀、过滤、储水、送水几个工艺段。
1、进水工艺设置PLC控制站,通过大功率变频器和电机,将源水入进水厂。主要用到的自动化产品有泵、超声波液位计电磁流量计、电动调节阀、压力变送器等。
2、加氯加药阶段设置PLC控制站。浊度计检测进水浊度,PH计检测进水温度和PH值,浓度计检测药液浓度。主要用到的自动化产品有压力计、碱液泵、加药泵、流量计、液位计、电动球阀、压力切换器、氯瓶间风机、游动电流仪。
3、反应絮凝沉淀阶段主要用到的是浓度计、液位计和流量计等仪表。
4、滤水阶段设置多个PLC控制站,包括多个滤池控制站、冲洗系统控制站等。主要用到的自动化产品有液位计、电磁阀、差压变送器
最后通过大功率变频器和电机,将水送入城市管网。

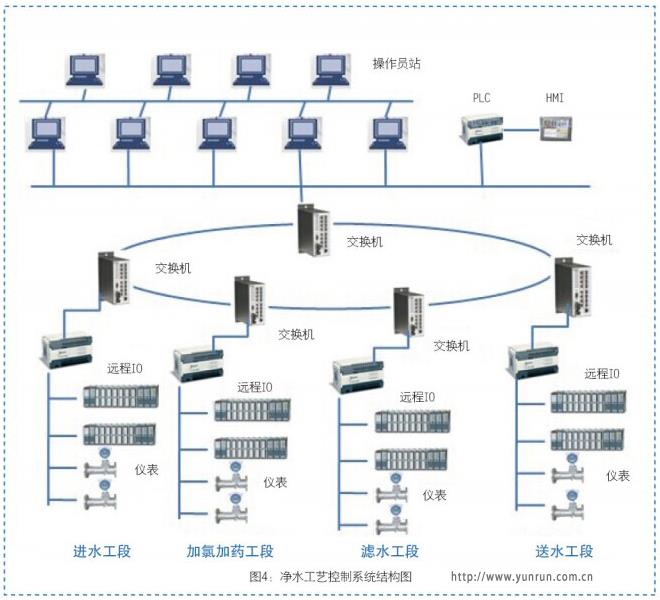

净水工艺控制系统结构图

污水处理系统
污水处理一般包含以下三级处理:一级处理它是经过机械处理,如格栅、沉淀和气浮,除去污水中所含的石块、砂石、铁离子、锰离子、油脂等。二级处理是生物处理、污水中的污染物在微生物的作用下被降解和转化为污泥;三级处理是污水的深度处理,它包含营养物的去除和加氯、紫外辐射或臭氧技术对污水进行消毒。可能根据处理的目标和水质的不同,有的污水处理过程并不是包含上述所有过程。

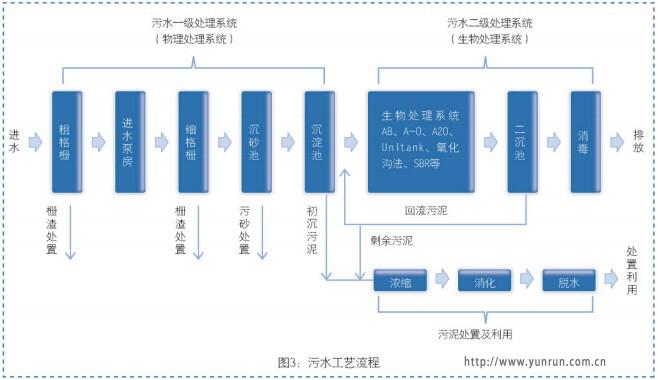

污水工艺流程图


表2 污水处理流程

工艺段

设备

功能

一级处理

格栅

分为粗格栅和细格栅,分别置于提升泵房前后,用以拦截较大杂物

提升泵房

将污水提升到较高水位,以便污水借助重力通过其他流程

沉砂池

除去污水中的无机物砂粒,分为平流式、坚流式和曝气式等

初沉池

沉淀污泥和排除污泥,分为平流式、坚流式和曝气式等

二级处理

曝气池

采用生物处理去除污水中可以生物降解的有机物,按工艺分为A-O,A-A-O、SBR、氧化沟等

鼓风机房

向曝气池提供生化反应所需要的氧气

二沉池

达到沉淀污泥和排除污泥的的功能,分为平流式、坚流式和曝气式等

污泥回流泵房

将二沉池排放的部分污泥送回生物池,提高生物利用率

污水排放

接触消毒池

污水经二级处理后,细菌绝对数量仍然可观,需要消毒

排水泵房

通过动力排放污水

污泥处理

污泥泵房、浓缩池及脱水间

污泥在最终处置前须进行处理,降低有机物含量及水分,减少危害程度,便于运输和处置

三级处理

混凝、沉淀

进一步去除悬浮物、BOD5;除磷;除氮;除去污水的乳化物及其他污染物

过滤

去除生物过程和化学沉淀中的剩余颗粒、胶状物质、悬浮固体、浊度、磷、BOD、COD、重金属、细菌、病毒,提高水质

活性碳吸附

去除生物过程所不能去除或难以除尽的可溶性有机物。还能去除合成洗涤剂、病毒和痕量重金属,并能褪色、除臭

臭氧氧化

杀菌、氧化、去除臭味


污水处理自动化系统的应用
污水处理主要分三级阶段:一阶段为物理处理(机械处理),第二阶段为生物处理,第三阶段为深层处理。
主要用到的自动化产品有电磁流量计(安装在回流污泥管道和剩余污泥管道)、气体流量计(安装在鼓风机与曝气池间的空气管道上)、超声波液位计(安装在粗格栅、细格栅、进水泵井处)、溶解氧计(安装在曝气池内圈好氧区)、氧化-还原电位计(安装在曝气池外圈的好氧区与缺氧区的临界面)、在线污泥浓度测量计(曝气池上)、液位开关、压力变送器、分析仪表(PH、ORP、DO、COD、BOD、浊度、污泥浓度计、氨氮分析仪、电导率)等。

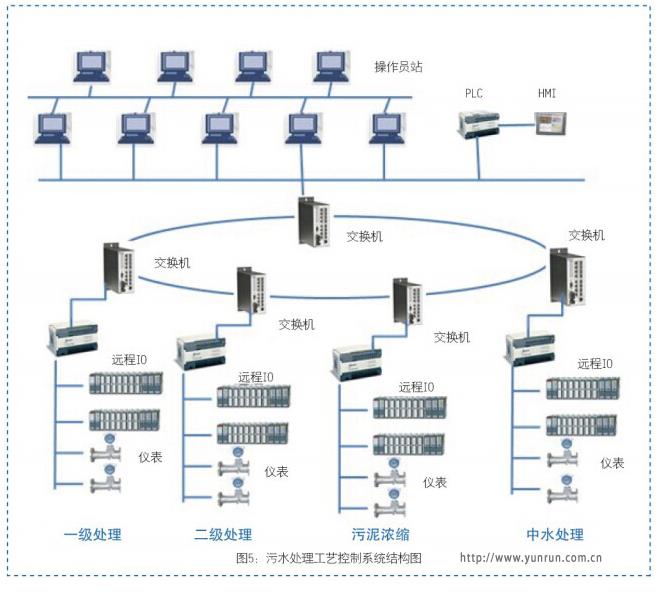

污水工艺控制系统结构图
PLC应用在整个控制系统的取水、加氯和加药、沉淀、滤池、送水等五个控制主站点。

中水系统的水净化过程也分为三个阶段:一级阶段主要考格栅将水中体积较大杂质与水分离。由于生活中,用水量时高时低,所以要专门备个蓄水池调节水量。污水中的污物90%以上是通过二级处理去除的。主要有生物处理法、物理化学法和膜法。所有的处理方式都不需要专门投入人力、物力。
