按下试验按钮剩余电流动作保护电器不动作的主要原因

2022/11/19 16:18:56 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/4577.html

剩余电流动作保护电器(RCD)是常用的低压保护电器,已有三、四十年广泛应用经验,对电击防护、保护人身安全起到很好的作用。

强制性工程建设规范《建筑电气与智能化通用规范》GB55024-2022第10.3.2条第1款规定,剩余电流动作保护电器投入运行后,应定期进行试验按钮操作,检查其动作特性是否正常。雷击活动期和用电高峰期应增加试验次数。通常,RCD不超过1个月试验一次。

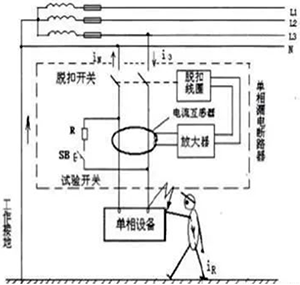

当按下RCD试验按钮时,如果RCD不动作,表明RCD损坏,分析其主要原因要先从RCD的工作原理说起。图1所示为RCD的原理图,当发生相线碰壳时,通过零序电流互感器的电流不为0,该电流经放大器放大驱动脱扣线圈使断路器脱扣,切断故障回路,起动保护作用。运维时,按下试验按钮SB,相线与N线经电阻R连接,通过零序电流互感器的电流也不为0,该电流被放大器放大后驱动开关脱扣,表明RCD可以正常运行。


RCD工作原理
图1  RCD工作原理


因此,按下试验按钮剩余电流动作保护电器不动作的主要原因如下:

◆试验按钮SB:按钮是机械结构,一般不容易损坏,但连接是否虚接,是疑点之一;
◆电阻R:损坏可能性较大;
◆放大器:有损坏的可能;
◆电流互感器:不容易损坏;
◆脱扣器:如果断路器没问题,则其损坏的可能性不大;
◆线路:内部线路老化、虚接等,可能性较大。

总之,如果出现这种现象,维修成本(包括时间成本)不低,建议更换剩余电流动作保护电器RCD,且保护人身安全也不是用这点成本能衡量的!
作者:李炳华
