冯少辉:工控画面设计的“暗舱”原则

2022/10/13 11:34:25 人评论 次浏览 分类:DCS  文章地址://www.e-cumulus.com/tech/4503.html

黑色和灰色是工控画面常见的背景颜色,为何不追求颜色绚丽的画面呢?这是因为工控画面要满足设计“暗舱”原则,既要让操作人员在长期面对工控画面时不易视觉疲劳,又便于迅速观察到数据的变化及控制异常情况。昌晖仪表分享工控画面设计的“暗舱”原则供大家参考。

1、背景使用最枯燥乏味的浅灰色或其他所谓的“中性色”。

2、所有设备、管线、字符和静态画面元素使用中灰色,和背景有足能反差就够了,不用过于醒目,不宜无谓地争夺注意力。
3、尽量使用指针、光柱等模拟显示,降低对数字的依赖,便于快速判读。
4、只有动态数据、指针、汞柱采用较深的灰色。
5、避免一切不必要的、纯料为了好看的图形细节,此如三维的容器、新变色、旋转的风扇叶片、设备边缘的勾勒线等。
6、色彩只用于警告显示,严格限制色彩的数量,每一个颜色都具有特定功能,比如红、黄、蓝只用于表示警告等级,紫色只用于状态异常(控制系统不在自动状态等),不用于任何其他用处。
7、为了便于色盲人士判读,符号和信息不宜单纯用色彩标识,还应该辅以特定形状,比如高等级警报用向上的三角,中等级用方块,低等级用向下的三角。
8、设备的正常起动、停止不是警报,不用色彩表示,最多在深灰和浅灰之间切换,以避免和真正的报警混淆,比如双套互为备份的泵在正常的时候一台运转,另一台停机待命,转和停都是正常状态,用深浅灰色区分,只有在该起动而不动的时候,或者该停下而不停,才以红色或者其他报警色显示,标示故障。

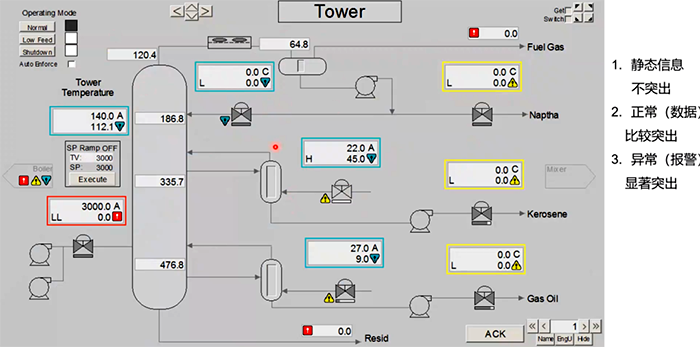

满足暗舱原则的工控画面

使用"暗舱"原则设计的工控画面在正常的时候是很乏味的一片灰色,但一旦出现异常,那几点“万绿丛中一点红” 就非常醒目,马上就抓住操作人员的注意力,有利于得到及时处理。研究结果一再确认:这种设计有利于操作人员快速抓住过程异常和做出正确判断,显著提高反应速度。

作者:冯少辉博士(现从事先进控制工作,有一线十几年工作经历,真正理论联系实际的过程控制专家)
