隔离变压器和安全隔离变压器之间的不同

2022/10/12 2:34:19 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/4500.html

强制性工程建设规范《建筑电气与智能化通用规范》第4.6.4条提到了隔离变压器。那么隔离变压器和安全隔离变压器有何同?隔离变压器与安全隔离变压器仅差“安全”两个字,又都有“隔离“”两字,表明有相似之处,但他们是完全不同的两类产品。昌晖仪表下面进行简单的分析对比。

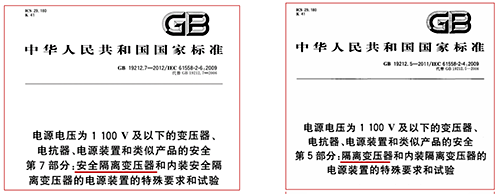

隔离变压器和安全隔离变压器执行的标准
注:根据中华人民共和国国家标准公告(2017年第7号)和强制性标准整合精简结论,这两部标准自2017年3月23日起转为推荐性标准,不再强制执行!


隔离变压器和安全隔离变压器之间的不同
1、执行的标准不同

隔离变压器的产品标准为《电源电压为1100V及以下的变压器、电抗器、电源装置和类似产品的安全 第5部分:隔离变压器和内装隔离变压器的电源装置的特殊要求和试验》GB/T19212.5-2011/IEC61558-2-4:2009 ;而安全隔离变压器执行《电源电压为1100V及以下的变压器、电抗器、电源装置和类似产品的安全 第7部分:安全隔离变压器和内装安全隔离变压器的电源装置的特殊要求和试验》GB/T19212.7-2012/IEC61558-2-6:2009。因此,生产制造的产品技术指标、参数、检验等等都不同。

2、电压等级不一样

隔离变压器与安全隔离变压器额定电源电压均不超过1100V,额定频率及内部运行频率均不超过500Hz。但空载输出电压或额定输出电压两者有区别,隔离变压器不超过交流500V或无纹波直流708V;安全隔离变压器不超过交流50V或无纹波直流120V。

3、额定容量有差异

隔离变压器与安全隔离变压器的额定容量不超过表1的要求。

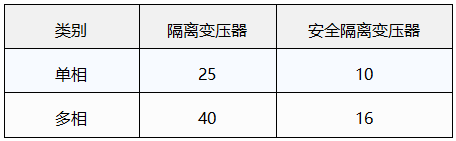

表1  隔离变压器与安全隔离变压器的额定容量限值(kVA)


4、应用领域不一样

①隔离变压器主要用于电气分隔防护措施。另外,有些UPS也采用隔离变压器,将隔离变压器前后两个系统从电路上分开。
②安全隔离变压器主要用于特低电压系统ELV,包括安全特低电压SELV和保护特低电压PELV。主要利用安全隔离变压器降压的特点,将电压降到安全的特低电压范围。

总之,隔离变压器与安全隔离变压器尽管有相似之处,但是它们是两个不同的产品类型,应用场景也大不相同。
