仪表弯管器的使用注意事项

2022/8/3 7:39:34 人评论 次浏览 分类:调试维修  文章地址://www.e-cumulus.com/tech/4364.html

仪表安装过程中,导压管和仪表穿线管常需要弯管,管线弯曲要规范和美观,离不开仪表弯管器。昌晖仪表以美国里奇RIDGID弯管器为例聊聊弯管器的使用注意事项,希望对大家有所帮助。



1、常规弯管操作

①握住弯管器成型手柄或将弯管器固定在台钳上。
②松开挂钩,抬起滑块手柄。
③将管道放置在成型盘槽中并用挂钩将其固定在成型盘中。
④放下滑块手柄直至挂钩上的“0”刻度线对准成型盘上的0°位置。
⑤绕着成型盘旋转滑块手柄直至滑块上的“0”刻度线对准成型盘上所需的度数。

弯管器刻度对准

2、精确弯管(对应其它目标点(管端、弯曲点等)进行测量后的弯曲)

①90°弯曲
◆按照离目标点(管端、弯曲点等)所需的距离(X)在管件上进行标记。该距离即是弯角中心位置到目标点的距离。
◆将管道放置于弯管器中。

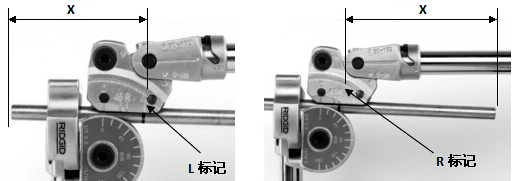

◆如果目标点在记号的左侧,则将管件上的标记对准挂钩上的“L”线。
◆如果目标点在记号的右侧,则将管件上的标记对准挂钩上的“R”线。

目标点在记号的右侧,则将管件上的标记对准挂钩上的“R”线

◆在对齐管件上的标记后,移动挂钩,让“0”线对准成型盘上的90度线。


②45°弯曲

◆按照离目标点(管端、弯曲点等)所需的距离(X)在管件上进行标记。该距离即是弧段中心位置到目标点的距离。
◆将管道放置于弯管器中。

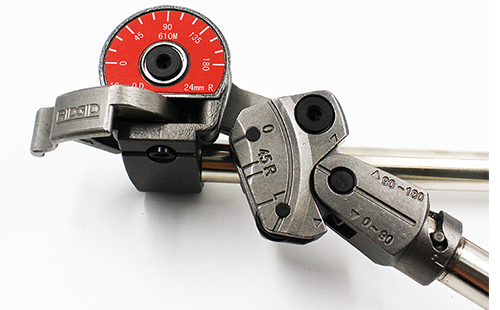

◆将管道上的标记对准滑块上的45°线
◆在对齐管件上的标记后,移动挂钩,让“0”线对准刻度盘上的45度线。

3、回弹

所有材质的管道在完成弯管作业后均会产生一定的回弹量。较软材质管道(比如铜管)比较硬材质管道(比如不锈钢管)的回弹量较少。因此根据经验,建议在弯管时留取一定的管道回弹补偿,通常在1~3°左右,具体可视管道材质及硬度而定。

仪表工熟练使用弯管器有利于导压管、穿线管的弯曲成型,仪表工可以购买弯管器成品,也可以自制弯管器,下面的文章就是介绍弯管器的制作方法。
