测量界面时双法兰差压变送器相关计算公式及标定方法

2022/7/23 0:00:04 人评论 次浏览 分类:变送器  文章地址://www.e-cumulus.com/tech/4345.html

双法兰差压变送器常用于测量液位,还可以用于测量密度、测量界面、测量流量等。昌晖仪表在本文分享测量界面时双法兰差压变送器相关计算公式及标定方法。

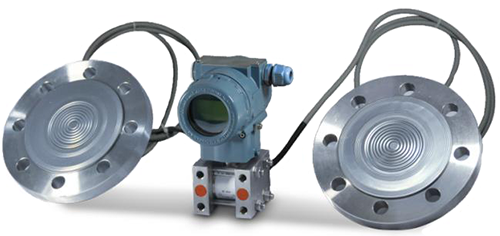

双法兰差压变送器

1、双法兰差压变送器相关计算公式

实际液位的%=(PV值-零点)/量程
ρ=重介质密度
ρ=轻介质密度
ρ硅油=变送器隔离液硅油的密度
PV值=双法兰差压变送器实测差压值(可以用手操器读出来)
LRV=零点=量程下限=(ρ×g×H)-(ρ硅油×g×H)=示例中方程式的未知数X
URV=量程上限=(ρ×g×H)-(ρ硅油×g×H)
量程=URV-LRV=(ρ×g×H)-(ρ×g×H)=示例中方程式的未知数Y

2、理想工况下双法兰差压变送器测量界面的标定

(可以不知道介质密度和硅油密度的情况下在线标定)
①当容器内全部为轻介质的时候,可以读出当前PV值,直接作为仪表的量程下限LRV。
②当容器内全部为重介质的时候,可以读出当前PV值,直接作为仪表的量程下限URV。
把LRV和URV值输入为双法兰差压变送器量程上下限就完成了标定。

3、实际工况下双法兰差压变送器测量界面的标定

(可以不知道介质密度和硅油密度的情况下在线标定)
记录实际工况中随便两个实际液位所所对应的PV值,比如20%的PV值为PV1,50%的液位的PV值为PV2。设变送器量程下限为X、设变送器量程为Y,则 可以列出两个方程式:
(PV1-X)=0.2Y
(PV2-X)=0.5Y
可以计算出实际的LRV值=X,量程=Y,URV=X+Y;把LRV和URV值输入为双法兰差压变送器量程上下限就完成了标定。

以上公式看似简单,其实包含不少变送器专业知识,仪表工应慢慢体会,弄清楚每一个知识点,并真正弄明白这些公式所代表的意思。
