标准热电偶热电动势-温度换算方法
《JJG75-95标准铂铑10-铂热电偶检定规程》对标准热电偶在300-1300℃温度范围内热电动势和温度换算方法作出明确规定,云润仪表整理相关计算方法供大家使用本。本方法适用于一等标准热电偶和二等标准热电偶。

标准热电偶用比较法在铜点(1084.62℃)、铝点(660.323℃)或锑点(630.63℃)和锌点(419.527℃)分度后,借助S型标准热电偶参考函数表和一个差值函数,即可计算出标准热电偶热电动势E(t)和温度t之间的关系:
公式一:E(t)=Er(t)+△e(t)
公式二:△e(t)=a+bt+ct2
公式参数说明:E(t)是标准热电偶在温度t时的热电动势;Er(t)是标准热电偶参考函数表中温度为t时的热电动势;△e(t)是温度t时标准热电偶热电动势E(t)和标准热电偶参考函数表中的热电动势Er(t)之间的差值。

标准热电偶检定证书中的系数a、b、c计算方法
标准热电偶检定证书中的系数a、b、c是由在铜点(1084.62℃)、铝点(660.323℃)或锑点(630.63℃)和锌点(419.527℃)分度后得到的三个差值△e(tZn)、△e(tAl)或△e(tSb)和△e(tCu)通过公式二计算出来的。

1、如果选择锌、铝和铜三个固定点分度,那么标准热电偶检定证书中的系数a、b、c计算方法如下:
a=4.47201×△e(tZn)-4.45367×△e(tAl)+0.981667×△e(tCu)
b=-0.0108956×△e(tZn)+0.0147221×△e(tAl)-0.00382685×△e(tCu)
c=6.24408×10-6×△e(tZn)-9.78770×10-6×△e(tAl)+3.54362×10-6×△e(tCu)

2、如果选择锌、锑和铜三个固定点分度,那么标准热电偶检定证书中的系数a、b、c计算方法如下:
a=4.87164×△e(tZn)-4.74785×△e(tSb)+0.876205×△e(tCu)
b=-0.0122166×△e(tZn)+0.156946×△e(tSb)-0.00347797×△e(tCu)

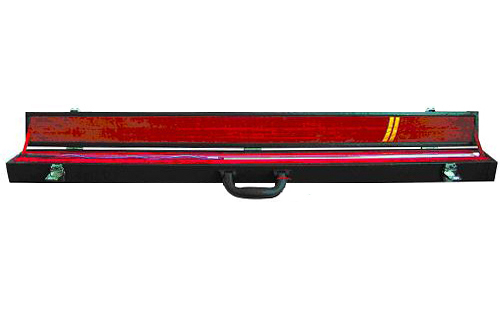

c=7.12235×10-6×△e(tZn)-0.43420×10-6×△e(tSb)+3.31186×10-6×△e(tCu)标准热电偶计量检定证书 标准热电偶
