双金属温度计使用及维护

2019/11/27 18:31:18 人评论 次浏览 分类:温度测量  文章地址://www.e-cumulus.com/tech/430.html

双金属温度计原理
双金属温度计是一种用于中低温测量的现场检测仪表,可以直接测量-20~500℃范围内液体、蒸汽和气体温度。双金属温度计主要原件是由两种或多种金属叠压在一起组成的多层金属片,利用两种不同金属在温度改变时膨胀程度不同的原理工作。测温元件是基于绕成环形弯曲状的金属片组成,螺旋双金属金属片固定,另一端连接到旋转的指针上,若金属片固定那一端受热,金属片膨胀,金属片另一端带动表盘指针旋转,双金属温度计便显示出介质温度值。

双金属温度计分类
通常按照指针表盘与保护管的连接管方向将双金属温度计分成轴向型、径向型、135°、万向型和带铂电阻双金属温度计五种。
1、轴向型双金属温度计指针表盘与保护管垂直连接。

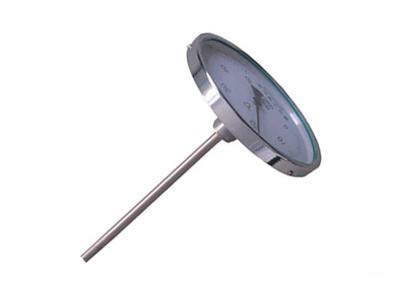

轴向型双金属温度计
2、径向型双金属温度计指针表盘与保护管平行连接。

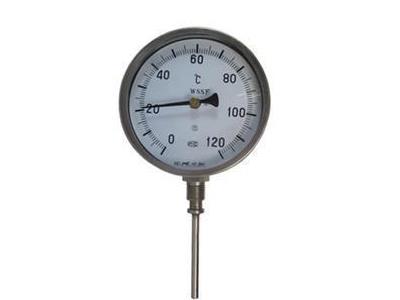

径向型双金属温度计
3、135°双金属温度计指针表盘与保护管连接角度成135°。
4、万向型双金属温度计指针表盘与保护管连接角度可任意调整。

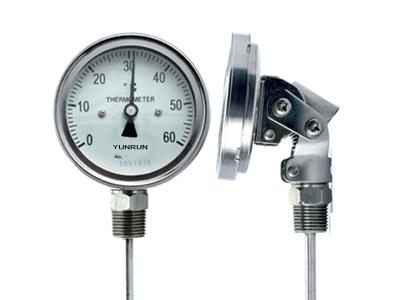

 万向型双金属温度计

5、带铂电阻双金属温度计通常用在既需要在现场显示温度又需要将测温信号送到控制室的使用场合。

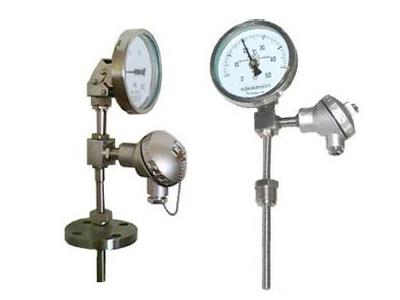

带铂电阻双金属温度计

双金属温度计使用及维护
1、WSS系列双金属温度计在保管、安装、运输和使用过程中,应尽量避免碰撞温度计保护管,切勿使双金属温度计保护管弯曲和变形。安装时严禁扭动仪表外壳。
2、双金属温度计应在-30~80℃环境温度中工作。
3、双金属温度计保护管浸入被测介质中的长度应该大于感温原件的长度(一般插入深度100mm;0~50℃量程的插入深度大于150mm),以保证温度测量准确性。
4、各种类型双金属温度计不适合测量敞开容器内的介质温度;带电接点双金属温度计不宜在振动较大场合使用,振动会影响电接点动作可靠性,从而影响到与温度计关联的控制系统控制可靠性。
5、双金属温度计应定期检定,一般每隔六个月为宜。
6、操作人员从与地面垂直的位置观察测量数据,若温度计安装在设备顶部应选用轴向型双金属温度计,若温度计安装在容器侧面应选用径向型或万向型双金属温度。
7、操作人员从与地面平行的位置观察测量数据,若温度计安装在设备顶部应选用径向型或万向型双金属温度计,若温度计安装在容器侧面应选用轴向型或万向型双金属温度。
8、电接点双金属温度计可以输出上限和下限温度报警信号。
9、双金属温度计经常工作的温度应该在表盘刻度1/2-3/4范围内,温度计表盘刻度就是这样确定的。
10、安装双金属温度计时需要选用温度传感器安装凸台。

双金属温度计安装方法

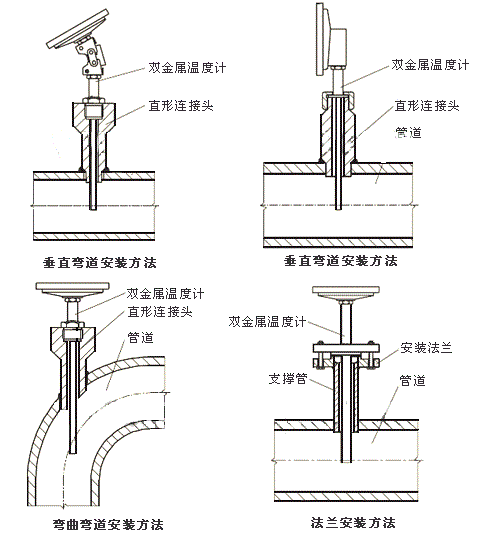

各种结构形式的双金属温度计安装方法

双金属温度计配套仪表

温度计安装凸台        温度传感器保护管           智能温度变送器
温度计安装凸台              温度传感器保护管               智能温度变送器
