压力容器裂纹如何处理?

2022/6/12 13:21:56 人评论 次浏览 分类:调试维修  文章地址://www.e-cumulus.com/tech/4267.html

压力容器裂纹常出现在器壁母材、热影响区和焊缝区,昌晖仪表针对这三个部位出现的裂纹,分享压力容器裂纹处理方法。

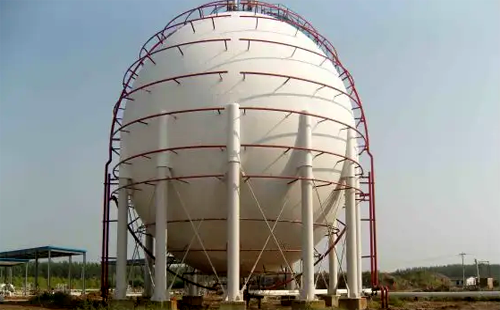

压力容器

压力容器裂纹处理方法如下:
1、器壁母材上的裂纹
①表面及近表面的裂纹。
用圆弧过渡的打磨方法消除,然后用磁粉探伤检验和复验。

②内部裂纹。

先用超声波探伤找出裂纹位置,再用射线探伤找出裂纹的实体图形,然后采用截断法或挖补法来处理这一裂纹。

截断法处理。适用于单一线状裂纹。其处理过程如下:对裂纹部位作表面清理和打磨,直至露出裂纹,再用磁粉或着色或射线探伤或放大镜判断裂纹的走向、并换出裂纹的两个尖端,在沿裂纹延伸直向距尖端约40~50mm处,各钻一个“截止孔”,当器壁厚≤16mm时,孔径为6~8mm,当器壁厚>16mm时,先钻6~8mm的孔,然后再扩大、补焊。


挖补法处理。常用于星状裂纹和分枝状裂纹的处理。其处理过程如下:先找裂纹所在区域,再用气割挖出裂纹,所割面积比原裂纹面积每边大40~50mm,然后补以新板,或将有裂纹的那块板整体换掉。


2、热影响区裂纹

一般打磨法消除,并用磁粉或着色探伤确认已无裂纹为止。

3、焊缝区裂纹

用射线或超声波探伤找出裂纹的尖端,然后用截止法在裂纹两端钻截止孔,孔深稍大于裂纹深度,再除去整条裂纹,修磨成合适的坡口,用射线探伤验证裂纹已完全挖净后,补焊。
