聊聊多路流量均衡控制

2022/3/6 13:38:35 人评论 次浏览 分类:过程控制  文章地址://www.e-cumulus.com/tech/4139.html

在总负荷不确定情况下,有时候仍然需要把流量平均分配到各个支路,这就是多路流量均衡控制。例如加氢装置中的氢气多路流量均衡控制,目的是保证气体在加热炉多炉管程之间流量分配均匀。

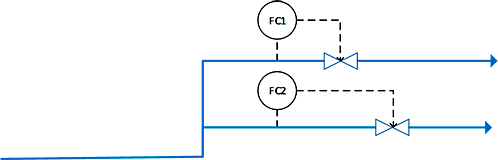

如下图所示的将支路流量直接投自动,由于不能根据总流量自动调节。当支路流量总和大于实际总流量时,支路流量调节阀会全开,但是支路流量还是达不到设定值。反之当支路流量总和小于实际总流量时,支路流量调节阀会全关,这时候可能会影响上游装置操作。单独的支路流量自动满足不了控制要求。

单独的支路流量自动满足不了控制要求

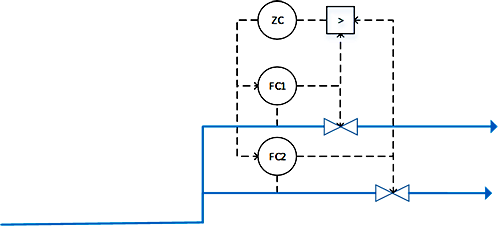

多支路流量均衡控制也采用阀位控制思想,最终实现支路流量均衡而且阀位开度合适的控制目的。多支路流量均衡控制如下图所示。多支路流量控制回路作为支路流量均衡控制回路的副回路。支路流量均衡控制的测量信号为支路调节阀的最大值,通过将支路流量调节阀的最大值维持在设定值附近,实现支路流量均衡控制。当总流量减少时,支路流量也会相应减少,此时支路流量控制回路会开大支路流量调节阀。当支路流量调节阀最大值超过支路流量均衡控制回路的设定值时,该控制回路会逐渐减少支路流量设定值最终实现支路流量均衡控制。当总流量增大时,支路流量会相应增大,此时支路流量控制回路会关小支路流量调节阀。当支路流量调节阀最大值低于支路流量均衡控制回路的设定值时,该控制回路会逐渐增加支路流量设定值最终实现支路流量均衡控制。

多支路流量均衡控制

作者:冯少辉博士(现从事先进控制工作,有一线十几年工作经历,真正理论联系实际的过程控制专家)
