光纤熔接所需工具及光纤熔接方法

2022/3/1 13:39:59 人评论 次浏览 分类:调试维修  文章地址://www.e-cumulus.com/tech/4135.html

光纤常见于自动化控制项目的光纤网络中,自动化工程师了解和掌握光纤熔接方法在项目实施时会很方便。昌晖仪表整理了光纤熔接知识供大家学习,希望对大家有所帮助。

光纤熔接也叫光缆熔接,就是把两根光纤通过专用设备光纤熔接机,使两根本已不连接裸纤熔为一个整体。光纤熔接并不像人们看的那样只是把两个裸纤熔在一起这么简单,它是一个过程,剥缆、固定光缆、剥去束管、剥去涂覆层、熔接、盘纤等,是一系列细致的工作,特别在端面制备、熔接、盘纤等环节,要求操作者仔细观察,周密考虑,规范操作。


光纤熔接所需工具
熔接机、95%工业酒精、米勒钳、光缆切割刀、脱脂棉或无尘纸、尖嘴钳、皮线开剥器、冷结子、光源、光功率计、壁纸刀、老虎钳等。


环境
最好是无尘环境,当然环境条件达不到,尽量在看不到尘埃的环境作业。


光纤熔接优点

1)光纤熔接损耗小(0.01到0.02);
2)熔接好的光纤,基本不受环境影响,后期维修成本低。

光纤熔接缺点

1)前期熔接成本贵(熔接机本就贵);
2)需要专业的熔接人员(读过此文章之后你就是专业人员了);
3)熔接机本身是精密仪器,受本身电池限制及境影响大(室外风大、严寒等因素),操作不方便。

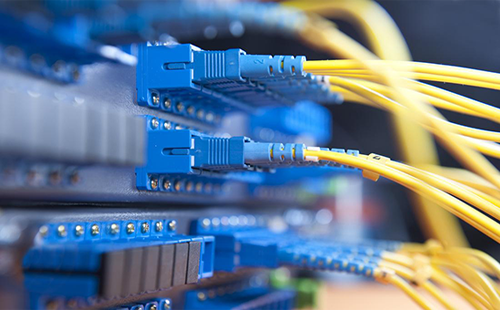

光纤

光纤熔接步骤
下面以接续包为例(光纤终端盒或ODF配线架等设备处理方式大同小异),介绍光绍光纤熔接步骤:


1、剥去光缆外铠装保护层 、固定光缆

在光缆0.6到0.8米处切割光缆(壁纸刀),用壁纸刀去掉填充绳(紧贴着光缆外护层的一层),用老虎钳剪掉钢丝,留几公分钢丝固定光缆。用卫生纸擦去松套管外面的油膏。打开接头盒,拧开螺丝,光缆缠绕胶带,并在合适的位置固定光缆。

2、剥除松套管,用纸清洁

在合适位置处,用壁纸刀轻划松套管或者用米勒钳在松套管上开个小口,轻折,松套管断裂,用手褪去松套管。用纸擦除退去松套管后光纤表面的油,清理干净。

3、用米勒钳剥去光纤涂覆层

先将光纤穿入热缩管内,用米勒钳在光纤3CM处剥去涂覆层,用蘸有酒精脱脂棉擦去涂覆层残留物。

4、用切割刀制作端面

将清洁过的裸纤放在光纤切割刀上的标记位置,固定以后,进行切割,制作光纤端面。切割好的裸纤,端面平整,且端面垂直于裸纤中轴线,无缺损和毛刺,端面制作好的裸纤长度,应为1~2 CM 。

5、熔接

打开光纤熔接机防尘罩,将制作好端面的光纤,放入V行槽内(注意端面不要端到任何位置,以免污染端面),合上防尘罩,观察显示器端面情况(若端面不理想,重新放置,还不行那就重新制作),按光纤熔接机SET按钮。注意:光纤熔接应在洁净的环境中进行,切割刀应保持清洁,切割后的光纤端面不能在空气中暴露时间过长,以免受到污染。

6、光纤熔接质量评估

在显示器上观察接续部位,有以下情况应重接:有连接痕迹、连接成球状、接头部位变粗、轴向偏移、气泡、接头部位变细等表面不流畅的状况。连接耗损估计:在熔接机显示器上看损耗值是否符号要求,一般小于或等于0.02dB,张力测试 :即240g张力测试,若无张力测试,必要时用手轻弯。

7、加固裸纤

光纤熔结完后,会有2~4Cm长度的裸纤,没有涂覆层的存在,强度大大降低,并且熔接部位经过电弧的灼烧后,变得更脆,所以要在裸线处需加固保护。打开防尘罩,掀起大压板,轻轻将熔接好的光纤从熔接机中取出。将热缩管轻轻拉到接头部位,打开加热器盖板,将套有热缩套管的光纤接头放入熔接机加热器内,合上盖板,熔接机会自动加热。加热完毕,冷却即可取出。

8、盘纤

盘纤是个细心活,也是一门艺术,盘得好,光纤在以收容盘内井然有序。盘纤一般有两种方法:①先中间后两边,即先将热缩管放在固定槽中固定,然后再处理两侧余纤;②从一端开始盘纤,固定热缩管,然后再处理另一侧余纤。注意:若个别光纤过长或过短,可将其放在最后单独盘绕,按余纤长度和预留长度的长短顺势自然盘绕;切勿生拉硬拽,应灵活采用圆,椭圆,C形,S等多种盘纤方式;盘纤半径大于或等于4CM,要尽可能的利用容纤盘空间,可有效降低因盘纤而带来的附加衰耗。

9、密封

接续盒(或终端盒)盘完纤后,做好密封,防止进水或其它小动物进入,破坏光纤。

10、测试

通常光纤熔接完成后测试,是用红光笔逐芯打光测试,观察另外一端光亮强度,来判断光纤熔接质量;有时会用光功率计测试或两头插上光通信设备测试(有信号就算熔接完成);一些要求严格的项目,需要用OTDR提供测试报告。确保光缆接续质量,加强OTDR仪表测试仪表的检测。

11、标签

打光的同时,需要对每一芯光纤所对应的点位进行标注,并将光纤链路情况归档,以便安装光纤设备调试及后期维修之用。
