SH/T3164-2021新规范对SPD的四个要求

2022/1/25 18:26:51 人评论 次浏览 分类:过程控制  文章地址://www.e-cumulus.com/tech/4116.html

SH/T3164-2021《石油化工仪表系统防雷设计规范》是在我国仪表防雷工程设计的标准规范SH/T3164-2012《石油化工仪表系统防雷设计规范》的基础上进行的第一次修订,根据中华人民共和国工业和信息化部2021年第21号文,SH/T3164-2021将于2022年2月1日实施。

SH/T3164-2021规范对我们SPD选型有什么新的要求吗?有且不少。为更好的预防、减少雷击事故和损失,新版规范对SPD的性能也提出了更高更新的要求。


新版规范有四点内容跟SPD选型密切相关

1、信号电涌防护器的标称放电电流In≥10kA

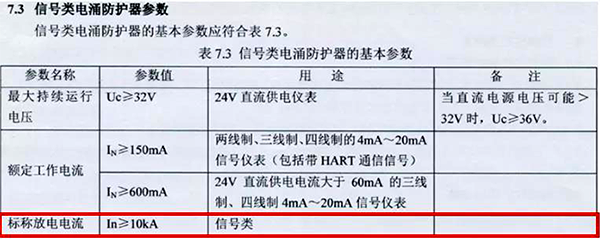

信号类电涌防护器的标称放电电流In≥10kA
标称放电电流In指流过SPD的8/20μs电流波形峰值。SPD能承受该电流冲击至少10次。旧版规范SH/T3164-2012中提出“对信号仪表来说,……可选用5kA、10kA等规格”。此次新版规范对此参数给出了更高的要求:In≥10kA。此参数在一定程度上能反映信号SPD的防雷能力,大家选型时需重点关注此参数。


2、装配式电涌防护器应采用并联接线方式

以往现场仪表的装配式电涌防护器通常采用并联接线或串联接线两种方式,串联接线虽说不额外占用接口但存在增加故障点的风险,而并联接线虽然会占用一个接口但可通过外配的三通接口解决且不额外增加故障点。
在新版规范SH/T3164-2021中,明确提出装配式电涌防护器应采用并联接线方式

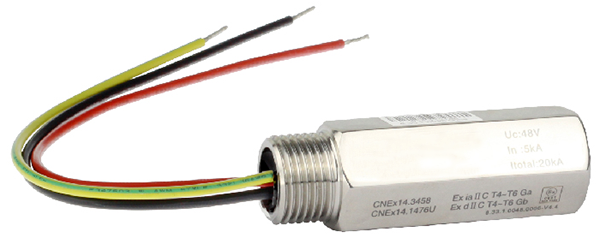

现场仪表用SPD

3、防爆SPD应取得CCC证书

本安SPD通过限制所用电阻、电容和电感参数大小,以保证在正常及故障时所产生的火花能量不足以点燃爆炸性混合物,从而具有可靠的安全性,能直接应用在最危险的0区场所 ,因此广泛应用在石油 、化工等大型工程上。

4、SPD的生产制造商应具有模拟电涌检验设备

现在实验室配置有雷电冲击(模拟)试验系统、组合波发生器及测试系统等,测试能力如下:
T1、D1:10/350μs波形,峰值33kA
T2:8/20μs波形,峰值220kA
T3、C2:复合波,峰值40kV/20kA
