荧光法溶解氧测量原理

2021/12/18 0:56:54 人评论 次浏览 分类:二次仪表  文章地址://www.e-cumulus.com/tech/4079.html

氧气含量的测量有广泛的应用,范围从养鱼场到污水处理厂。这两个例子应用都需要一个最低氧原含量标准。含量多少可以通过直接供氧或通过通风来提高。许多应用不需要高度精确的测量。但必须进行测量,否则浓度可能会不必要地增加,这又会增加运营成本。根据工厂规模的不同,测量技术的成本在相对短的时间内就得到了回报。

单位相关性

氧气含量可以用mg/l或ppm(百万分之一)来表示。水只能吸收一定量的氧气。如果水中最大可能的含氧量已经被解决,那么所谓的氧饱和度水平是百分之百。氧气的最高含量取决于温度。在较低的温度下,更多的氧气可以被溶解。例如,温度为20°C,大气压为1 013hPa的淡水,其含氧水平可达8.84mg/l。而在10°C时,每升水可吸收14.6mg/l的氧气,最高可达10.92mg/l。如果20°C(8.84mg/l)的含氧饱和水冷却到0°C,则8.84mg/l(14.6mg/l)的饱和水平≈61%。假设在冷却过程中,大气中没有氧气被吸收。

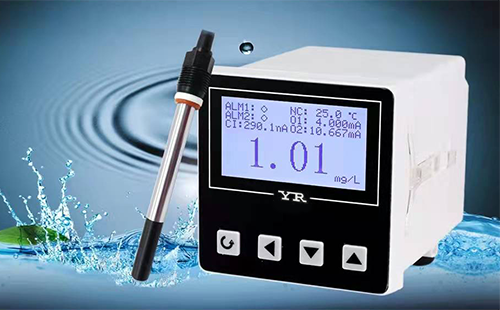

溶解氧在线监测仪

荧光法测量溶解氧的原理

除了电解质填充系统,光学传感器也适用于测量溶解氧。

光学溶解氧传感器由薄膜,载体材料和发光体组成。一束光按一定的间隔照在薄膜上。由于辐射的作用,当发光辐射释放时,发光体变成一个能量更高的状态,并返回到它的基本状态。发射的辐射也在传感器中测量。当氧气存在时,部分被激发的发光团与之碰撞,能量被转移到氧原子上,而不是发光辐射。膜上的氧气浓度越高,发出的辐射越少。


检查系统和校准

光学溶解氧传感器在交付时已经校准,可以直接使用。

使用一个参考值(氧饱和度100%),系统可以在适当长时间的使用后进行检查和校准。该光学溶解氧传感器用于水中,但在蒸汽饱和与空气中氧饱和度达到100%。在这里,薄膜的表面用一块布干燥,光学溶解氧传感器被放置在水面上大约2厘米的地方。等待一段时间后,参考值就会产生。

光学溶解氧传感器校准
