深度解读四种电缆敷设方式

2021/12/6 14:51:01 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/4070.html

昌晖仪表通过问与答的方式,解读直埋、穿管、排管和电缆沟这四种电缆敷设方式的采用和注意事项,值得大家学习。

电缆直埋方式敷设

1、直埋敷设要注意什么?在什么情况下采用?
直埋敷设,需要考虑电缆是否容易受到外力冲击而导致损坏。
①如果不会受到大的冲击,直接敷设是可以的。
②如果可能受到一些比较大的冲击,但强度可以控制在一定范围,可以考虑铠装直埋。
③如果外力更大,就需要采用保护套管了,这个在局部(比如通过公路的地方)设置就可以。

2、电缆直埋敷设的优缺点

优点:敷设方便,节省材料和人工。
缺点:维护不便,如果要维护,就需要把覆土挖开,仅建议用在不考虑维护,或能接受这种维护方式的地方。电缆直埋时一般是需要垫黄沙的。

[问题1]直埋电缆接地,如何找故障点?

答:用巡线电缆测试仪。

[问题2]直埋电缆需要做电缆井吗?

问题补充:厂区内电缆敷设,采用铠装电缆直埋,过路处及入车间配电室处是否需要加电缆井?市政10kV电缆进入厂区处是否需要加电缆井?
答:电缆在6根及以下可不设电缆井,电缆较多设井,便于更换、增添电缆。市政10kV电缆进入厂区处不必设电缆井,从终端杆引下直埋至高压配电柜即可。

[问题3]工地临时电缆如何敷设?

问题补充:单位新建厂房,施工变压器及高压线路距离施工中心较远,由于是钢结构厂房,不能采取架空线路,以免和钢结构安装产生冲突,只能采用低压电缆从变压器引至施工现场的一级配电箱,再分配给现场各施工单位的二级配电箱,请问该段低压电缆该如何敷设?是直埋还是直接放在地面上?
答:严禁直接贴地面敷设。此低压电缆采用直埋敷设。

电缆穿管方式敷设

穿管敷设要注意什么?在什么情况下采用?
电缆穿管敷设,相比于直埋来说,更便于后期维护和增加线路。穿管敷设的电缆,可以考虑一些备用管,为日后线路维护和增容等做准备。
①穿管敷设时,在线路转弯角度较大、或者直线段距离较长的时候都需要考虑设置电缆井。
②电缆数量较少,线径较小的情况下,可以采用电缆手井;
③电缆较多,线径较大的情况下,需要考虑设置电缆人井。电缆井可以按照图集做法去做。除了图集做法,很多小的过路井也可以直接砖砌或混凝土浇筑,此时要考虑底部设置渗水孔。
④穿管的管材现在比较多的有铸铁管、钢管、聚乙烯管、尼龙管、碳素管等,可以根据需要选用。单芯电缆穿金属管时要注意涡流的影响。

电缆排管方式敷设

排管敷设要注意什么?在什么情况下采用?
排管敷设主要用于线路较多,路由比较集中的区域,相对来说,放管比较方便,且更节省材料。

[问题1]室外排管敷设电缆,是一排管,一电缆,还是多电缆可共一排管?

答:每管宜只穿1根电缆。除发电厂、变电所等重要性场所外,对一台电动机所有回路或同一设备的低压电动机所有回路,可在每管合穿不多于3根电力电缆或多根控制电缆。详见GB 50217-2007 P32 5.4.4。

[问题2]排管敷设深度不够,怎么办?

问题补充:在不到1m厚度的地上如何做电缆排管埋设?下面是地下室,地下室顶板只有70、80公分厚,井深都达到1.3米?
答:如在没有车辆通行的区域,埋深不小于0.5m(电缆规范要求0.5m,民规要求是0.7m,这里以电缆规范为准)。如果有较多车辆通行,则可以在排管上加保护板。或者改用厚壁钢管敷设或采用电缆沟。如果地下室顶板只有70~80公分的覆土,井深要做到1.3m是要顶板降板的,不过这个意义不大,因为电缆井的排水问题很难解决,也很少有人重视。

[问题3]强电排管与弱电管,敷设问题?

问题补充:有一个厂区的外线,有十几根低压强电电缆,另外还有弱电(电视、电话、网络)电缆,强电电缆大于8根了,不能用直埋了,我采用了排管敷设。可现在有一个问题,就是弱电也是穿管敷设的,那么强电管与弱电管能排在一直吗?
答:尽量不要排在一起,做小市政的时候尽量将强弱电管设置在道路的两侧。如果偶尔有交叉等,建议按照规范间距要求实施。可以参考一下图集,比如地下通信线缆敷设05X101-2等。

[问题4]室外电缆混凝土排管敷设?

问题补充:在画总图时,应甲方要求所有室外电缆均采用混凝土排管敷设。查阅图集(94D164)后发现有以下几个问题:
①由于受现场其它管线的影响,电缆排管工作人孔井除直线井外,其余均不能按照图集上所示尺寸大小,
不知有何合理解决方案?
②关于人孔井内排水问题。按民规要求,人孔井内需设集水坑,但不知采取何种方法集中排水。
③人孔井间距按规范要求为150m,而图集是50m。不知以哪一种为准,还是有其它规定。
④是否还有其它图集可参考,除了标准井之外,是否可以自己设计井的形状与大小。
⑤此种敷设方式在设计与施工时需要注意哪些事项。
答:①可以根据需要设计非标井;
②井孔内的排水,如果有条件设置排水泵的,应设置排水泵,如果没有办法设置排水泵的,在集水坑底部设置溢水孔,不要用混凝土封死,让水自然渗透也可以,不过要看当地的地下水水位的;
③人孔井的间距通常我是按照50~70来考虑的;
④个人认为,小市政的配电没有必要按照图集要求去做井,非标即可;
⑤混凝土排管没有做过,但请参考GB50217-2007 P32 5.4.6条关于使用排管的注意事项要求。

电缆电缆沟方式敷设

电缆沟敷设要注意什么?在什么情况下采用?
电缆沟敷设要注意,不同电压等级的电缆要分不同的支架设置,电缆沟本身要注意排水措施。并考虑防止老鼠等小动物进入的措施。

[问题1]多少根电缆才需要用电缆沟敷设?

答:根据“措施2009 6.10节 8根以下建议采用直埋,8~12根建议采用排管,12~18根建议采用电缆沟,18根以上建议采用电缆隧道。”这些都是建议性的,接合实际工程参考即可,没有那么固定。至于电缆沟和电缆隧道,并不是根数的区别,是维护和重要性的区别。
主要是看工程条件、环境特点和电缆类型数量等因素,以及满足运行可靠、便于维护和技术经济合理的要求选择,不确定是否有强制性的指标要求。具体方案确定可以参考GB50217-2007 P28 5.2节的相关内容。

[问题2]电缆沟敷设的电缆载流量怎样计算?

答:网友1:(按照桥架敷设来考虑,考虑到桥架在空气中,而电缆沟中有盖板,去降容系数0.96。)
网友2:(载流量的相关系数可以参考GB T16895.15-2002 《建筑物电气装置 第5部分 第523节 布线系统载流量》,个人认为,按照梯架的系数来考虑较合适。)

[问题3]母线槽能否沿电缆沟内敷设?

答:没有什么要求,电缆沟深度是根据你的电缆数量及电缆种类的数量来决定,比如说有控制电缆,低压动力电缆,高压动力电缆,一般就会设置三层,一般每层之间的间距为250~300,这样来决定高度。

[问题4]直埋电缆需要做电缆井吗?

问题补充:一工程,高层医院,要省钱,选用油浸变压器在室外安装,离本建筑15(中间包括6米道路)米,低压配电室设在医院地下,为节省投资,我想用母线槽(载流3000A)沿电缆沟敷设至建筑屋地下配电室,不知可行否?
答:采用满足相应IP等级要求的密集型母线应该是可以的,比如西门子就有可以敷设在水下工作的母线。不过采用密集母线的成本会比较高,需要综合考虑选用干变和采用母线哪个更好一些,个人建议采用干式变压器,放在室内。维护的工作量会小一些,而且故障率也会低一些。

[问题5]多少根电缆,在电缆沟内敷设可以不设支架?

答:一般都是要支架的,如果没有支架,电缆沟内电缆维护会比较麻烦。如果项目不大,且电缆数量不多,不设也无妨,不过散热条件会差一些,而且如果沟内有水的话对电缆也有影响。

[问题6]高、低压电缆能否共用电缆沟敷设?

问题补充:室外电缆沟,沟宽1200mm,两侧支架,一侧走10KV高压电缆,另一侧敷设1KV级低压电缆和控制电缆,请问是否符合规范?需注意些什么事项?
答:可以共电缆沟敷设,具体要求可以看GB 50217-2007 P24 5.1.3、5.1.4条的要求。

[问题7]电缆沟与道路平行,敷设的间距是多少?

答:这个主要是考虑电缆沟盖板的受力,如果受力没有问题,也没有什么问题。一般设置在人行道上或者机动车不经过的地方。

[问题8]电缆在电缆沟内敷设时要用铠装电缆吗?

问题补充:技术措施上说:电缆在电缆沟或电缆隧道内明敷设时,应考虑选用有防蚁,防鼠害功能的钢带铠装塑料外护套类型的电缆。但规范上好像又没明确说明这点吧!可不可以不用带铠装的呢?
答:直埋电缆都没有强制要求采用铠装,电缆沟就更没有了。根据不同环境要求不一样,(假如本地区老鼠活动猖獗,建议铠装)一般没有强制要求。

[问题9]电缆沟内,强电电缆与弱电电缆,在同侧支架上分层敷设时,最小距离是多少?

答:把弱电的电缆用金属板隔开,同时把金属板接地!最好,在最上层的支架上垫铁板(或金属槽盒),铁板接地,弱电电缆放在铁板上(槽盒内)。
根据GB 50217-2007 5.1.3第一条:应安装电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆“由上而下”的顺序排列。再根据GB50054-2011表7.6.23.即可确定。

扩展阅读

电缆的敷设和排布是电气设计师日常工作的一部分。2021年勘察设计考试中也出现了相关题目。可以说考试越来越贴近实际项目设计了。
[21-2-p-10]该企业某次技改计划新增6跟三芯电缆,直埋通过草坪,电缆信息如下表所示。与电缆通道平行的左侧为地下燃气管道,右侧为地下排水管,请问燃气管道与排水管外币的间距至少为多少米才可满足此6根电缆单层直埋敷设要求?

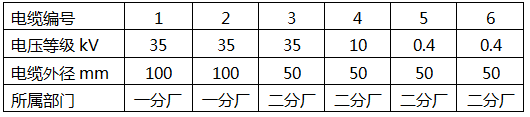

电缆信息
【A】1.90m/【B】2.40m/【C】2.80m/【D】2.85m

注册电气答案:【D】
根据《GB50127-2018》5.5.3电缆外径:0.1+0.1+0.05+0.05+0.05+0.05=0.4m,10kV以下0.1m。10kV及以上0.25m,距燃气管道1m。排水管0.5m,总间距0.4+0.25×3+0.1×2+0.5=2.85m

直埋、穿管、排管和电缆沟这四种电缆敷设方式的相关内容昌晖仪表就分享到这里,欢迎您在电工基础栏目阅读更多您感兴趣的干货技术文章。
